Roland VC-1SC-4K
1.082,50 €
- Conversor y Escalador de Barrido 4K Ultra HD de Grado Broadcast: Convierte, escala y adapta cualquier señal de vídeo entre formatos 12G-SDI y HDMI 2.0 con máxima precisión cromática y cero latencia perceptible.
- Conversión Universal de Resoluciones y Tasas de Refresco: Adapta fuentes informáticas y cinematográficas 4K/HD a cualquier estándar broadcast de salida (hasta 4096×2160 a 60p con muestreo 4:4:4 a 10 bits).
- Sincronización por Señal de Referencia Externa (Genlock): Entrada de sincronismo maestro compatible con Black Burst y Tri-Level Sync para integración perfecta en sistemas broadcast multicámara y estudios de televisión.
- Procesamiento de Relación de Aspecto Píxel a Píxel: Modos de escalado configurables Dot-by-Dot, Letterbox y Crop para alimentar pantallas LED modulares sin deformación geométrica.
- Incrustación y Desincrustación de Audio Digital y Analógico: Gestión de audio digital embebido en SDI y HDMI con salidas analógicas estéreo dedicadas y retardo de sincronización labial.
- Chasis de Aluminio Extrusado Blindado de Máxima Durabilidad: Construcción ultra compacta con interruptores DIP de configuración rápida y control por software USB para giras y unidades móviles.
- Descripción
- Conexiones
- Especificaciones Técnicas
Descripción
Roland VC-1SC-4K: Conversor y Escalador de Barrido 4K Universal 12G-SDI y HDMI 2.0 con Genlock
La Herramienta Definitiva de Conversión y Escalado de Señal 4K para Unidades Móviles y Rental Staging
12G-SDI a HDMI 2.0 y HDMI a 12G-SDI, Escalado Multiformato, Genlock y Chasis Blindado
En el despliegue de infraestructuras audiovisuales para eventos en vivo, auditorios y centros de emisión broadcast, la incompatibilidad entre las salidas de ordenadores de ponentes, cámaras de cine y procesadores de pantalla LED representa una de las fuentes más habituales de retrasos y fallos en directo. El Roland VC-1SC-4K es el conversor y escalador de barrido (scan converter) universal de última generación diseñado para resolver cualquier conflicto de señal en el acto. Capaz de realizar conversión bidireccional entre 12G-SDI y HDMI 2.0, escala de manera transparente cualquier resolución de entrada informática o de vídeo hasta 4K Ultra HD a 60 fotogramas por segundo con muestreo de color 4:4:4 a 10 bits, garantizando una integridad cromática matemática, sincronización por señal de referencia Genlock y una fiabilidad operativa absoluta en las condiciones más exigentes.
El conmutador y conversor Roland VC-1SC-4K proporciona una versatilidad sin precedentes gracias a su arquitectura bidireccional. Permite convertir sin esfuerzo una entrada HDMI 2.0 en una salida 12G-SDI profesional de largo alcance sobre cable coaxial BNC, o recibir una señal 12G-SDI procedente de una unidad móvil y adaptarla a una salida HDMI 2.0 para alimentar proyectores 4K comerciales o pantallas de gran formato sin desajustes EDID.
Su motor de escalado de hardware de alta resolución admite una extensa biblioteca de formatos de vídeo analógicos y digitales, desde señales de definición estándar (SD) y alta definición (1080p, 1080i, 720p) hasta resoluciones informáticas panorámicas VESA y los estándares cinematográficos DCI 4K (4096×2160) y UHD (3840×2160). El operador puede seleccionar con total libertad la resolución y la frecuencia de refresco exacta de salida que requiere su sistema de visualización, independientemente del formato de la señal entrante. Esta capacidad de desentrelazado adaptativo al movimiento asegura que imágenes deportivas de acción trepidante o movimientos de cámara rápidos se reproduzcan con bordes completamente limpios y libres de dientes de sierra.
Además, la conversión de espacio de color integrada permite transformar dinámicamente señales entre espacios de color informáticos RGB (0-255) y espacios de color de vídeo digital YUV (16-235), previniendo que los niveles de negro se aplasten o las altas luces corporativas pierdan detalle durante la transmisión hacia pantallas LED gigantes de paso fino.
Sincronización de Cuadro por Señal de Referencia Externa (Genlock)
En entornos de estudio de televisión y retransmisiones multicámara profesionales, mantener todos los equipos perfectamente alineados con el reloj maestro de sincronización de la casa es un requisito innegociable para evitar saltos o artefactos de conmutación. El Roland VC-1SC-4K dispone de un conector BNC dedicado de entrada de señal de referencia (Genlock In) compatible con sincronismos Black Burst (bi-level) y sincronismos de alta definición Tri-Level Sync. Al vincular el conversor a la señal de reloj maestro del estudio, el flujo de salida 12G-SDI se sincroniza con precisión de subportadora, integrándose de forma transparente en matrices de enrutamiento y mezcladores de vídeo de producción broadcast.
Para instalaciones donde no se dispone de señal Genlock externa, el sincronizador de cuadro interno del VC-1SC-4K conmuta automáticamente a modo de reloj local de alta estabilidad (Frame Synchronizer nativo), asegurando que la señal de salida permanezca siempre libre de parpadeos y sin interrupciones incluso si el cable de entrada sufre desconexiones accidentales. El equipo puede configurarse para mostrar una imagen congelada, un color negro limpio o barras de prueba oficiales SMPTE mientras se restablece la fuente de vídeo principal.
Esta robustez operativa es especialmente valorada en eventos de música en directo, desfiles de moda y conferencias multinacionales donde cualquier corte de señal en pantallas de millones de lúmenes resulta inaceptable ante los asistentes presenciales y millones de espectadores por streaming.
La adaptación de relaciones de aspecto es un factor crítico al proyectar presentaciones informáticas en pantallas panorámicas o paredes de vídeo LED con resoluciones atípicas. El Roland VC-1SC-4K incorpora potentes algoritmos de remuestreo geométrico que permiten elegir entre tres modos principales de encuadre:
- Modo Dot-by-Dot (Mapeo 1:1): Proyecta cada píxel de entrada en su coordenada exacta de salida sin interpolación ni reescalado, preservando una nitidez milimétrica en textos y gráficos detallados.
- Modo Letterbox / Pillarbox: Mantiene la relación de aspecto original de la fuente añadiendo bandas negras laterales o superiores según corresponda para evitar la deformación visual de los contenidos.
- Modo Crop: Rellena la totalidad del lienzo visual recortando proporcionalmente los bordes sobrantes para conseguir una estética inmersiva a pantalla completa en directos.
Roland VC-1SC-4K: Audio Digital Embebido, Configuración por DIP Switches y Software RCS
El tratamiento de audio del Roland VC-1SC-4K está completamente integrado en su circuitería digital. Permite desincrustar e incrustar pistas de audio digital estéreo o multicanal presentes en los flujos HDMI y 12G-SDI, canalizándolas a través de conectores analógicos auxiliares en minijack estéreo de 3.5 mm. Además, incorpora un ajuste de retardo de sincronización de labios (Audio Delay) configurable de hasta 500 milisegundos para corregir desfases de audio respecto al procesado de vídeo de grandes pantallas LED.

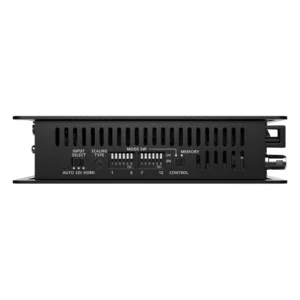

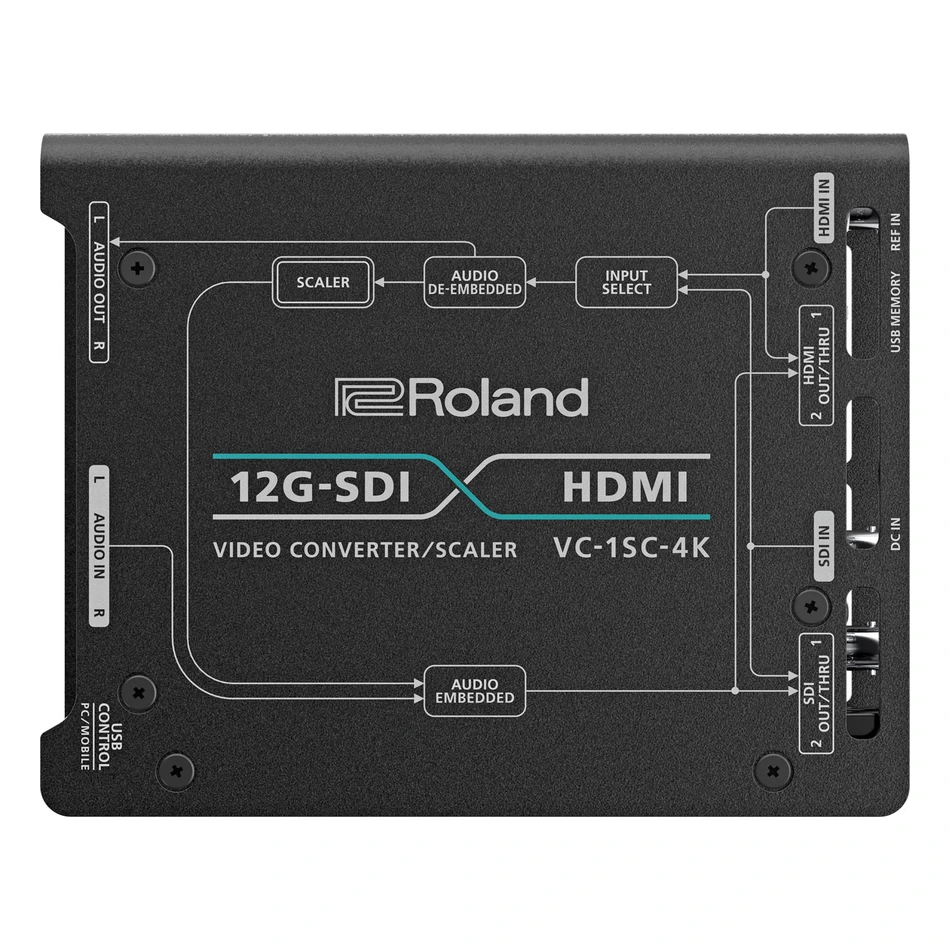

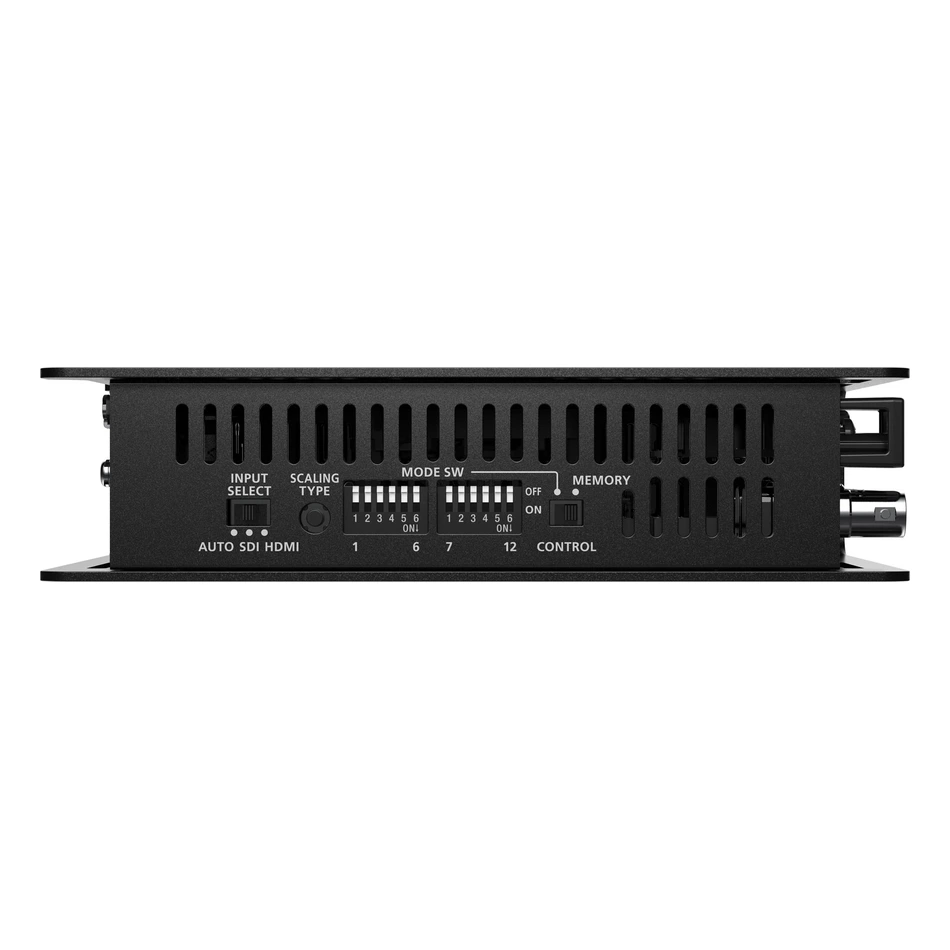

La ergonomía operativa del equipo responde a las necesidades reales de los técnicos en el terreno. Incorpora una hilera lateral de microinterruptores DIP físicos que permiten seleccionar rápidamente la resolución de salida, el espacio de color y el modo de conversión sin requerir ordenadores ni pantallas auxiliares. Para ajustes profundos, el puerto micro-USB permite conectar el conversor a un PC o Mac para gestionar parámetros avanzados mediante la aplicación gratuita VC-1SC-4K RCS.
Construido en una carcasa de aluminio extrusionado ultra resistente y blindada electromagnéticamente, el Roland VC-1SC-4K disipa el calor de manera pasiva y totalmente silenciosa, garantizando una durabilidad insuperable frente a golpes, vibraciones y traslados continuos en cajas de transporte de rental. La disposición lateral de los conectores facilita su montaje dentro de bastidores técnicos o cajas de escenario mediante pletinas de fijación magnéticas o abrazaderas de truss.
Asimismo, la fuente de alimentación cuenta con un conector con rosca de seguridad para evitar desconexiones accidentales provocadas por tirones de cables en zonas de paso. Su compatibilidad con un amplio rango de tensiones de corriente continua (DC 9V a 18V) permite alimentarlo tanto desde su adaptador de corriente AC incluido como mediante baterías broadcast profesionales V-Mount o Gold-Mount en rodajes de campo o unidades móviles autónomas.
Su diseño compacto y ligero, unido a conectores BNC con bloqueo mecánico firme y tomas HDMI reforzadas, convierte al Roland VC-1SC-4K en la pieza de ingeniería indispensable para cualquier empresa de alquiler audiovisual, unidad móvil de retransmisión o integrador de sistemas que exija una conversión 4K universal sin concesiones.
Ficha Técnica Sintetizada de Rendimiento Profesional
Entradas de Vídeo Digital: 1x 12G-SDI BNC (SMPTE ST 2082 / ST 424M) + 1x HDMI 2.0 Tipo A (compatible con HDCP 2.2 / 1.4).
Salidas de Vídeo Digital: 1x 12G-SDI BNC (salida convertida/escalada) + 1x HDMI 2.0 Tipo A (salida convertida/escalada).
Entrada de Sincronismo Genlock: 1x BNC hembra con soporte para Black Burst bi-level y Tri-Level Sync para sincronización externa.
Formatos 4K Soportados: 4096×2160 y 3840×2160 a 60p, 59.94p, 50p, 30p, 25p, 24p con muestreo 4:4:4 a 10 bits sin compresión.
Formatos HD y VESA: 1080p, 1080i, 720p y formatos informáticos VESA hasta WUXGA con adaptación de frecuencia de refresco.
Ajustes de Relación de Aspecto: Modos de escalado Dot-by-Dot (1:1), Letterbox, Pillarbox y Crop a pantalla completa.
Procesamiento de Audio Digital: Conversión a 24 bits / 48 kHz con incrustación/desincrustación y retardo de sincronización labial.
Conectores de Audio Analógico: 1x Minijack estéreo de 3.5 mm (Audio Line In) + 1x Minijack estéreo de 3.5 mm (Audio Line Out).
Control y Configuración: Interruptores DIP físicos integrados y puerto micro-USB para control mediante software VC-1SC-4K RCS.
Dimensiones del Chasis: 150 (ancho) x 130 (profundidad) x 30 (altura) mm; factor de forma ultra compacto de alta resistencia.
Peso del Equipo: 500 gramos (carcasa blindada de aluminio con refrigeración pasiva ultrasilenciosa).
📦 Contenido del Paquete Oficial
- 1x Conversor y Escalador de Barrido 4K Roland VC-1SC-4K.
- 1x Adaptador de corriente AC oficial Roland (DC 12V).
- 1x Cable de conexión a red eléctrica europeo.
- 1x Guía de inicio rápido y certificado de garantía oficial europea Roland Pro A/V en España.
Para consultar manuales de servicio y descargar la aplicación VC-1SC-4K RCS, visita la página oficial del Roland VC-1SC-4K en Roland Pro A/V.
| Conexión / Interfaz | Especificación Técnica y Capacidad |
|---|---|
| Entrada de Vídeo 12G-SDI | 1x Conector BNC hembra (SMPTE ST 2082 / ST 424M / ST 292M, 75 ohmios). Admite señales hasta 4K Ultra HD a 60 FPS con muestreo 4:2:2 a 10 bits. |
| Entrada de Vídeo HDMI 2.0 | 1x HDMI Tipo A (compatible con HDCP 2.2 / 1.4). Resoluciones broadcast e informáticas VESA hasta 4096×2160 a 60 Hz con escalado de barrido nativo. |
| Salida de Vídeo 12G-SDI | 1x Conector BNC hembra. Salida escalada y convertida a resolución seleccionada por usuario con reclocking de señal de alta estabilidad. |
| Salida de Vídeo HDMI 2.0 | 1x HDMI Tipo A. Salida de vídeo digital escalada compatible con pantallas gigantes LED, proyectores y matrices audiovisuales comerciales. |
| Entrada de Sincronismo Genlock | 1x Conector BNC hembra con soporte para señales de referencia Black Burst bi-level y Tri-Level Sync de alta definición para sincronía externa. |
| Conexiones de Audio Analógico | 1x Minijack estéreo 3.5 mm (Audio Line In) + 1x Minijack estéreo 3.5 mm (Audio Line Out) para desincrustación/incrustación analógica. |
| Puerto de Control por Ordenador | 1x Puerto micro-USB Tipo-B para configuración avanzada y actualización de firmware mediante el software oficial VC-1SC-4K RCS. |
| Parámetro Técnico | Rendimiento Oficial Certificado |
|---|---|
| Motor de Escalado de Barrido | Muestreo 4:4:4 / 4:2:2, 10 bits de resolución con procesamiento de conversión de barrido píxel a píxel sin artefactos de movimiento. |
| Formatos de Salida Soportados | 4096×2160/60p, 3840×2160/60p, 1080/60p, 1080/50p, 1080/60i, 720/60p y formatos informáticos VESA hasta WUXGA (1920×1200 / 60 Hz). |
| Ajustes de Aspecto de Imagen | Modos Dot-by-Dot (mapeo nativo 1:1), Letterbox, Pillarbox y Crop con centrado automático de imagen. |
| Procesamiento de Audio Digital | Conversión a 24 bits / 48 kHz. Desincrustación/incrustación multicanal en 12G-SDI y HDMI con retardo de lip-sync hasta 500 ms. |
| Dimensiones del Chasis | 150 (ancho) x 130 (profundidad) x 30 (altura) mm. Factor de forma compacto de perfil bajo para montaje sobre escenario o bastidores técnicos. |
| Peso y Construcción | 500 gramos. Carcasa blindada de aluminio anodizado con disipación pasiva eficiente y conectores profesionales fijados por chasis. |
| Alimentación Eléctrica | Adaptador de corriente AC oficial Roland (DC 12V) incluido; consumo de energía eficiente de 20 W. |
