Roland VC-1-DL: El Conversor Bidireccional SDI y HDMI de Grado Broadcast con Sincronizador de Cuadro y Retardo Lip-Sync

El procesador digital del Roland VC-1-DL permite sincronizar las señales audiovisuales con una precisión temporal absoluta. En el apartado de imagen, incorpora un búfer de memoria de vídeo que permite aplicar un retardo de vídeo de hasta 4.5 campos (aproximadamente 90 milisegundos), facilitando el alineamiento de cámaras con diferentes latencias de procesado interno antes de ingresar en la mesa de mezclas principal.

En el dominio del sonido, donde los procesadores de pantalla LED o encoders de compresión introducen latencias visuales considerables, el VC-1-DL ofrece un retardo de audio independiente de hasta 9 cuadros (aproximadamente 450 milisegundos o hasta 500 ms por software). El operador puede ajustar este desfase en incrementos mínimos de 0.1 cuadros mediante los interruptores DIP o la aplicación de control USB, logrando una sincronización labial milimétrica que devuelve la naturalidad y credibilidad profesional a los directos televisivos y retransmisiones por internet. Esta funcionalidad resulta indispensable en retransmisiones de conferencias magistrales, debates electorales y conciertos sinfónicos donde la sincronía entre el sonido de los atriles y las pantallas gigantes de sala debe ser exacta.

Asimismo, la gestión de audio del equipo permite aplicar retardos asimétricos entre los canales izquierdo y derecho o preservar la coherencia de fase absoluta en señales estéreo complejas, garantizando que no se produzcan cancelaciones de fase ni pérdidas de imagen estéreo en sistemas de megafonía lineal (Line Array) de gran envergadura.

La señal de paso directo (Thru Out) presente tanto en el bus SDI como en el bus HDMI permite enviar la señal original no modificada hacia un monitor de confianza de escenario o grabador local, mientras la señal procesada con retardo y sincronización se distribuye hacia el sistema de emisión general, optimizando los recursos de cableado en la instalación técnica. Esta arquitectura de doble salida activa minimiza la necesidad de incorporar distribuidores de señal externos (DA), simplificando notablemente los racks de escenario.

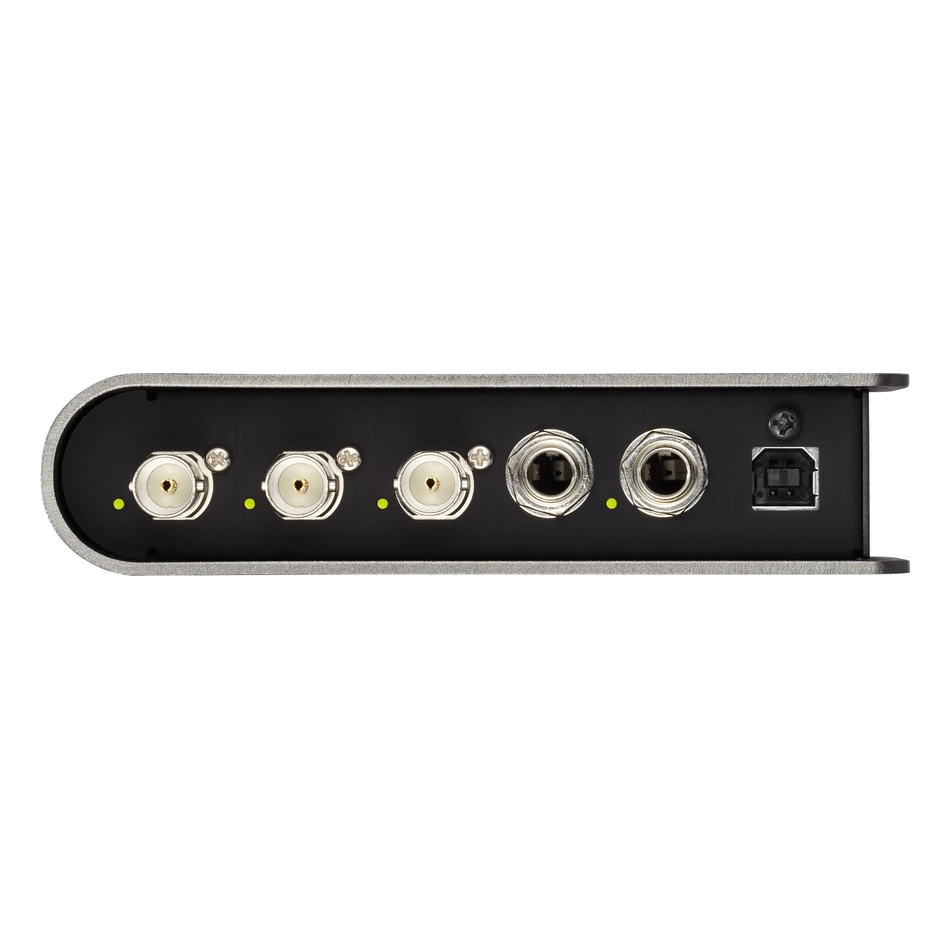

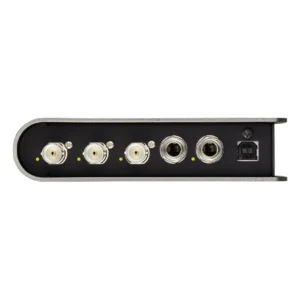

Por su parte, la circuitería de regeneración de señal (cable equalization y reclocking) restaura las formas de onda debilitadas de cables coaxiales SDI de gran longitud (hasta 100 metros en 3G-SDI y hasta 200 metros en HD-SDI), garantizando que las señales lleguen al conmutador central con una tasa de error de bit (BER) prácticamente nula.

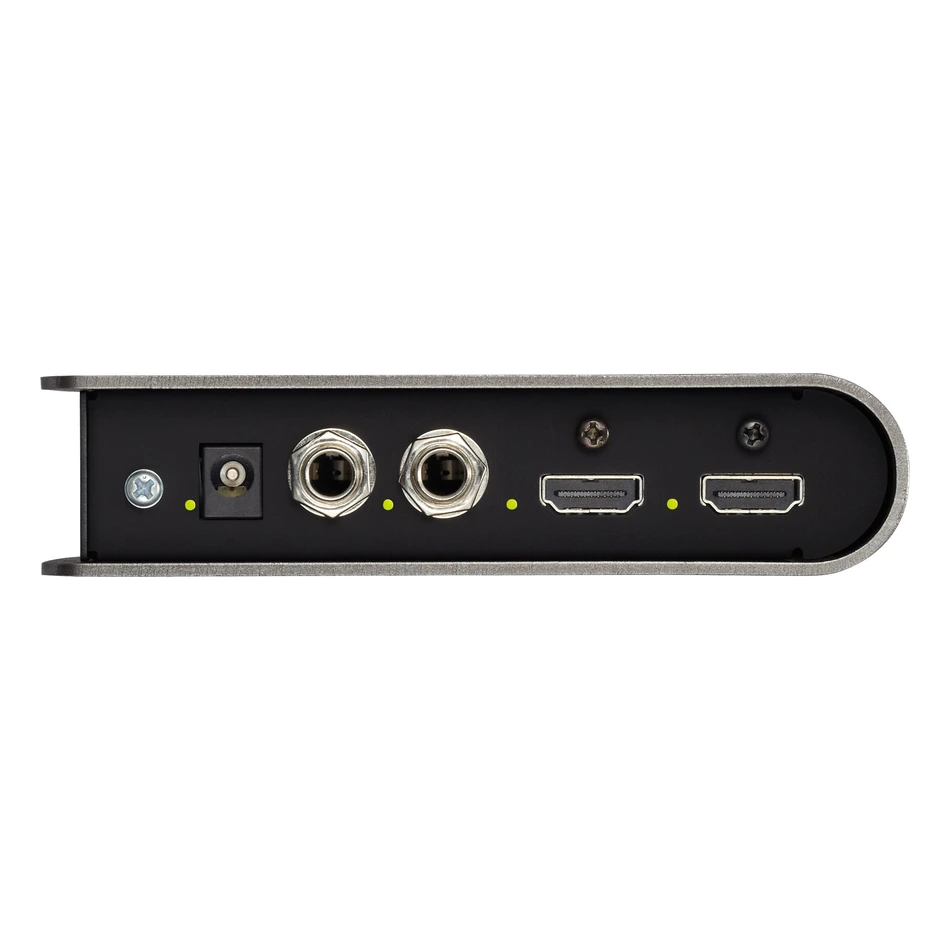

El apartado acústico del Roland VC-1-DL proporciona una versatilidad única en su segmento. Admite la desincrustación y re-incrustación completa de audio digital en hasta 16 canales embebidos en el flujo SDI y audio estéreo en HDMI. Paralelamente, dispone de conectores analógicos dedicados en formato estéreo RCA (Audio Line In y Audio Line Out), lo que permite extraer el audio de una cámara SDI para enviarlo a una mesa de mezclas analógica de sala, o incrustar la salida master de un procesador de sonido dentro de una señal de vídeo HDMI antes de transmitirla por cable coaxial SDI a larga distancia.

Asimismo, el puerto digital admite señales de audio profesional estándar AES/EBU, satisfaciendo los requerimientos de sincronismo digital estricto de las infraestructuras de teledifusión broadcast europeas y americanas.

Roland VC-1-DL: Generador de Patrones de Prueba, DIP Switches y Fiabilidad Industrial

Para verificar y calibrar las líneas de transmisión antes de dar paso al directo, el Roland VC-1-DL incluye un generador interno de patrones de prueba de barras de color SMPTE y un generador de tono de audio senoidal de 1 kHz. Esta herramienta integrada permite a los ingenieros de sonido y vídeo comprobar la continuidad del cableado coaxial, el ajuste de brillo y contraste de proyectores y la ganancia de audio de la mesa de sonido antes de que las cámaras comiencen a emitir.

La configuración sobre el terreno se realiza de forma instantánea a través de una serie de microinterruptores DIP físicos ubicados en el lateral del equipo, los cuales permiten activar el sincronizador, invertir la dirección de conversión o ajustar pasos de retardo sin necesidad de un ordenador. Para ajustes milimétricos continuos, el puerto USB Tipo-B permite conectar el dispositivo a un PC o Mac para gestionar todos los parámetros mediante el software oficial VC-1 RCS.

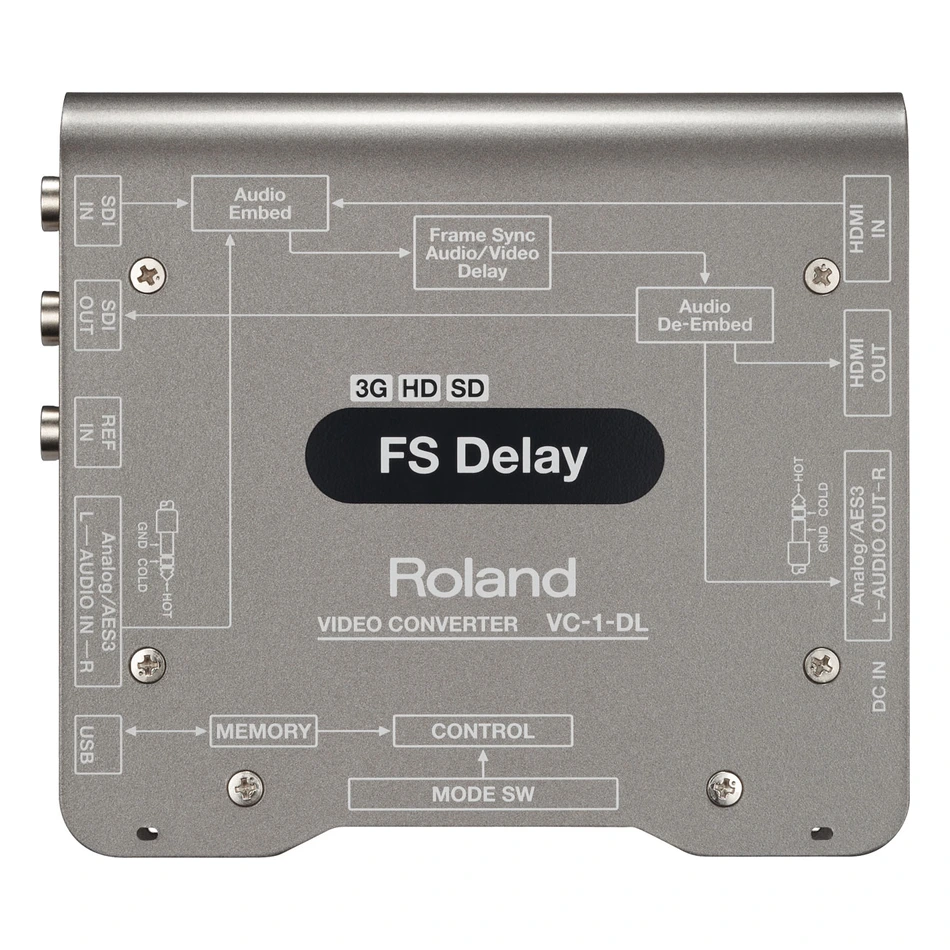

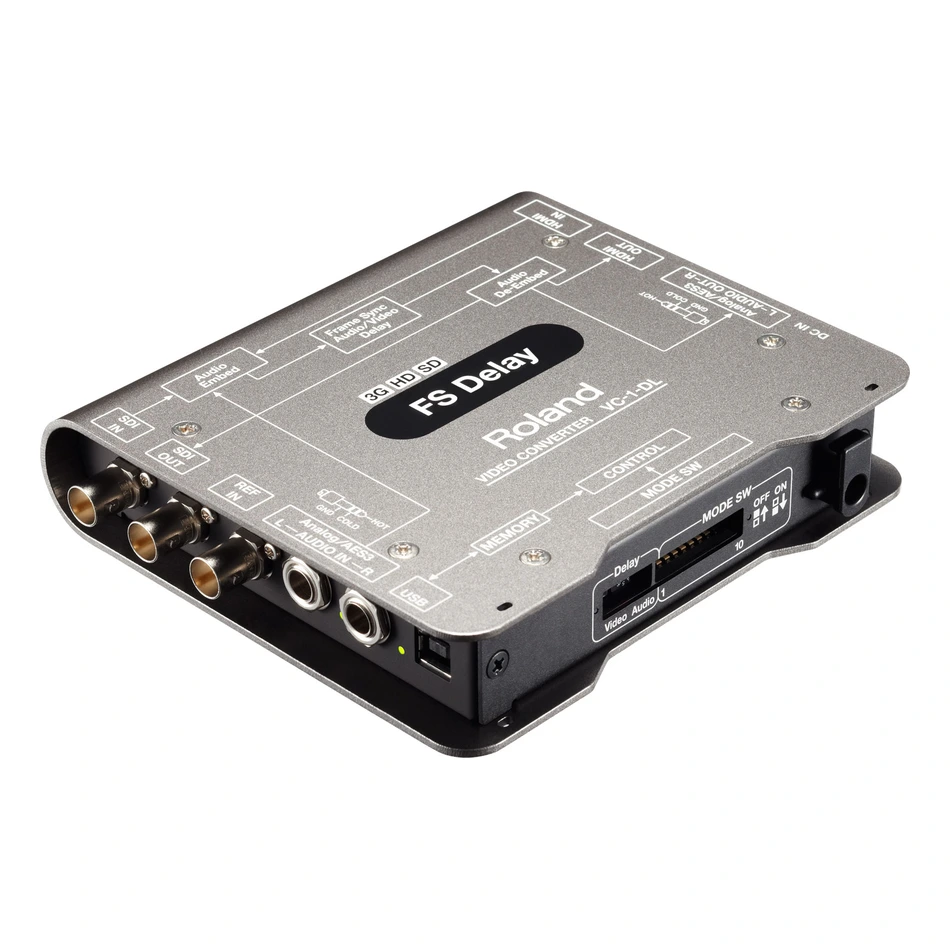

Construido en un bloque macizo de aluminio anodizado con conectores BNC y HDMI firmemente anclados al chasis, el VC-1-DL soporta las condiciones de trabajo más severas en unidades móviles y bastidores técnicos de escenario. Su disipación pasiva garantiza un funcionamiento continuo a baja temperatura y 100% silencioso durante años de servicio ininterrumpido.

Por su inigualable capacidad para corregir problemas de sincronización labial sobre la marcha y estabilizar cualquier fuente de vídeo compleja, el Roland VC-1-DL se ha consolidado como la herramienta de rescate técnico imprescindible en la maleta de todo realizador e ingeniero de transmisiones profesional.

Ficha Técnica Sintetizada de Rendimiento Profesional

Para consultar manuales de servicio y descargar la aplicación VC-1 RCS, visita la página oficial del Roland VC-1-DL en Roland Pro A/V.
