Descripción

Blackmagic Ethernet Switch 820

Conmutación de red concebida expresamente para televisión y postproducción

En las instalaciones audiovisuales modernas, los cuellos de botella en la red de datos paralizan las salas de edición, ralentizan el etalonaje en DaVinci Resolve e interrumpen las emisiones en directo sobre redes IP. Blackmagic Ethernet Switch solventa estos desafíos al integrar una matriz de conmutación interna de velocidad de cable (*wire-speed*) con ancho de banda masivo no bloqueante. Esto garantiza que múltiples estaciones de trabajo puedan reproducir y editar simultáneamente secuencias de vídeo RAW en resolución 4K, 8K y 12K sin pérdidas de fotogramas, mientras que los mezcladores ATEM y conversores IP 2110 transmiten docenas de canales en directo a través de los mismos conmutadores con una estabilidad intachable.

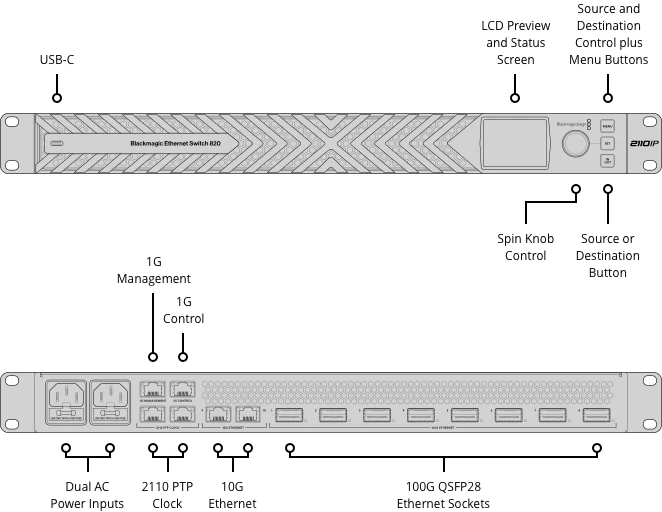

Arquitectura de puertos accesible en paneles frontal y trasero

Uno de los aspectos más innovadores de los conmutadores de Blackmagic es su diseño físico pensado para los técnicos de plató y unidades móviles. A diferencia de los switches informáticos tradicionales que concentran todas las tomas en una única cara del equipo, los modelos de Blackmagic disponen de conexiones en el panel posterior para cableado fijo de bastidor rack y tomas directas adicionales en el panel frontal. Esto permite conectar ordenadores portátiles de edición sobre el terreno, cámaras móviles o monitores de apoyo en segundos sin necesidad de acceder a la parte trasera del rack ni desmontar paneles de parcheo.

Enrutamiento transparente mediante protocolo abierto NMOS

Los conmutadores de Blackmagic integran de forma nativa los protocolos estándar de la industria NMOS IS-04 (descubrimiento y registro de fuentes y receptores) y NMOS IS-05 (gestión y conmutación de conexiones de red). Esto permite que el switch funcione ante los operadores como una auténtica **matriz de conmutación de vídeo broadcast**, donde las fuentes conectadas aparecen automáticamente en paneles de control físicos de matrices Videohub o en el software de realización ATEM, pudiendo crear puntos de cruce (*cross-points*) con un solo clic sin tener que manipular direcciones IP complejas ni puertos UDP.

Redundancia de red para emisiones críticas (SMPTE ST 2022-7)

En las transmisiones en directo de alta gama, la tolerancia a fallos es un requisito no negociable. Gracias a sus múltiples enlaces troncales de 100G QSFP28, es posible configurar arquitecturas de red totalmente redundantes bajo la norma SMPTE ST 2022-7 (*Seamless Protection Switching*). Cada paquete de vídeo y audio se transmite duplicado por dos caminos físicos de red independientes: si un cable de fibra óptica se rompe o un puerto experimenta una incidencia, los receptores alternan automáticamente al flujo secundario sin que se pierda un solo fotograma de vídeo ni se produzca el más mínimo chasquido de audio.

Supervisión gráfica de ancho de banda y tráfico en tiempo real

El panel frontal de los conmutadores incorpora una pantalla LCD en color de alta definición que muestra gráficos dinámicos de rendimiento de datos por cada puerto, facilitando a los ingenieros de mantenimiento la verificación visual del tráfico entrante y saliente, la saturación de enlace y la temperatura del chasis sin requerir abrir consolas de monitorización complejas en ordenadores externos.

Blackmagic Ethernet Switch 820

El Blackmagic Ethernet Switch 820 ha sido diseñado para salas de postproducción de tamaño medio, grupos de trabajo colaborativos en DaVinci Resolve y estudios broadcast que necesitan conectar estaciones de trabajo y conmutadores auxiliares a una red troncal de alta velocidad. En un chasis de bastidor de 1 unidad de rack (1U), proporciona 8 puertos Ethernet 10G con conectores RJ-45 independientes y 2 ranuras de fibra óptica QSFP28 a 100 Gb/s.

Este conmutador garantiza que múltiples ordenadores conectados por cable de red Cat 6A convencional puedan acceder de forma concurrente a medios grabados en resolución Ultra HD y 8K alojados en servidores como el Blackmagic Cloud Store, manteniendo tasas de transferencia sostenidas de 10 Gb/s por puerto sin experimentar cuellos de botella ni demoras de acceso a discos.

Conexión Troncal 100G y Control Broadcast NMOS

Las 2 ranuras QSFP28 a 100 Gb/s permiten enlazar el switch con la sala de servidores central o con un segundo conmutador para crear redes distribuidas sin pérdidas de paquetes. Asimismo, el equipo gestiona de manera transparente los flujos de difusión **SMPTE ST 2110**, aislando paquetes de vídeo, audio multicanal y datos auxiliares de control.

En su panel frontal incorpora una pantalla LCD en color que muestra los parámetros de configuración de red, la dirección IP asignada, la velocidad de sincronismo de cada uno de los 8 puertos y gráficos dinámicos de consumo de ancho de banda en tiempo real. Gracias a los estándares NMOS IS-04 e IS-05, se integra de forma inmediata con conmutadores ATEM, conversores 2110 IP y paneles de enrutamiento broadcast.

Blackmagic Ethernet Switch 820

Brochure y Ficha Técnica Oficial Blackmagic Ethernet Switch 820
