Blackmagic Ethernet Switch 360P

Conmutación de red concebida expresamente para televisión y postproducción

En las instalaciones audiovisuales modernas, los cuellos de botella en la red de datos paralizan las salas de edición, ralentizan el etalonaje en DaVinci Resolve e interrumpen las emisiones en directo sobre redes IP. Blackmagic Ethernet Switch solventa estos desafíos al integrar una matriz de conmutación interna de velocidad de cable (*wire-speed*) con ancho de banda masivo no bloqueante. Esto garantiza que múltiples estaciones de trabajo puedan reproducir y editar simultáneamente secuencias de vídeo RAW en resolución 4K, 8K y 12K sin pérdidas de fotogramas, mientras que los mezcladores ATEM y conversores IP 2110 transmiten docenas de canales en directo a través de los mismos conmutadores con una estabilidad intachable.

Arquitectura de puertos accesible en paneles frontal y trasero

Uno de los aspectos más innovadores de los conmutadores de Blackmagic es su diseño físico pensado para los técnicos de plató y unidades móviles. A diferencia de los switches informáticos tradicionales que concentran todas las tomas en una única cara del equipo, los modelos de Blackmagic disponen de conexiones en el panel posterior para cableado fijo de bastidor rack y tomas directas adicionales en el panel frontal. Esto permite conectar ordenadores portátiles de edición sobre el terreno, cámaras móviles o monitores de apoyo en segundos sin necesidad de acceder a la parte trasera del rack ni desmontar paneles de parcheo.

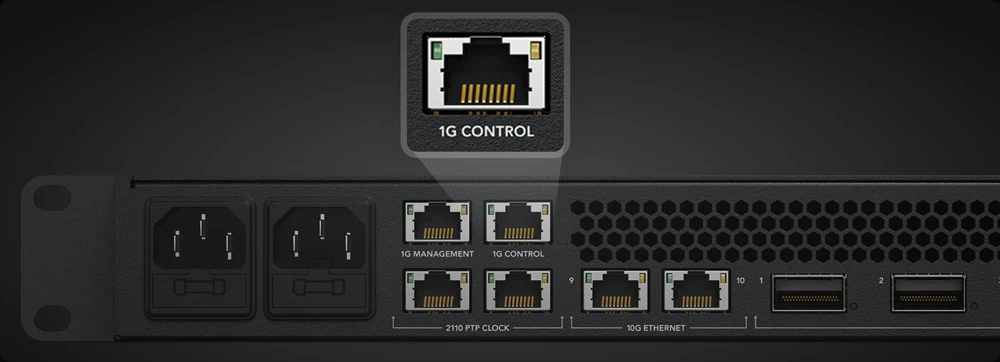

Enrutamiento transparente mediante protocolo abierto NMOS

Los conmutadores de Blackmagic integran de forma nativa los protocolos estándar de la industria NMOS IS-04 (descubrimiento y registro de fuentes y receptores) y NMOS IS-05 (gestión y conmutación de conexiones de red). Esto permite que el switch funcione ante los operadores como una auténtica **matriz de conmutación de vídeo broadcast**, donde las fuentes conectadas aparecen automáticamente en paneles de control físicos de matrices Videohub o en el software de realización ATEM, pudiendo crear puntos de cruce (*cross-points*) con un solo clic sin tener que manipular direcciones IP complejas ni puertos UDP.

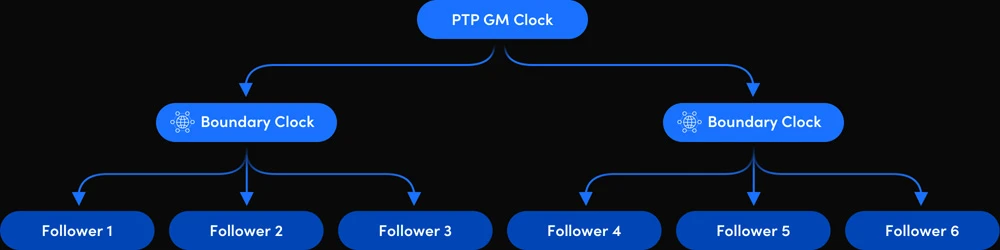

Redundancia de red para emisiones críticas (SMPTE ST 2022-7)

En las transmisiones en directo de alta gama, la tolerancia a fallos es un requisito no negociable. Gracias a sus múltiples enlaces troncales de 100G QSFP28, es posible configurar arquitecturas de red totalmente redundantes bajo la norma SMPTE ST 2022-7 (*Seamless Protection Switching*). Cada paquete de vídeo y audio se transmite duplicado por dos caminos físicos de red independientes: si un cable de fibra óptica se rompe o un puerto experimenta una incidencia, los receptores alternan automáticamente al flujo secundario sin que se pierda un solo fotograma de vídeo ni se produzca el más mínimo chasquido de audio.

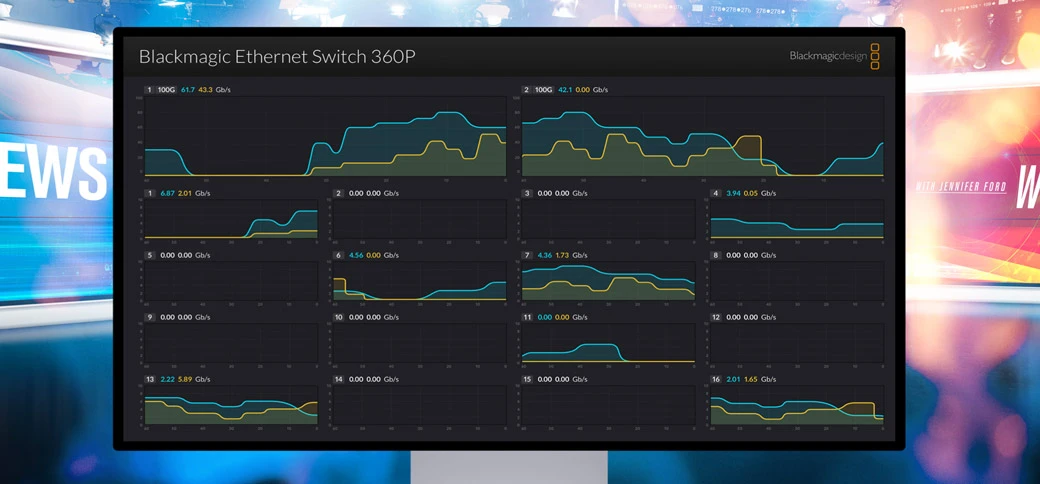

Supervisión gráfica de ancho de banda y tráfico en tiempo real

El panel frontal de los conmutadores incorpora una pantalla LCD en color de alta definición que muestra gráficos dinámicos de rendimiento de datos por cada puerto, facilitando a los ingenieros de mantenimiento la verificación visual del tráfico entrante y saliente, la saturación de enlace y la temperatura del chasis sin requerir abrir consolas de monitorización complejas en ordenadores externos.

Blackmagic Ethernet Switch 360P

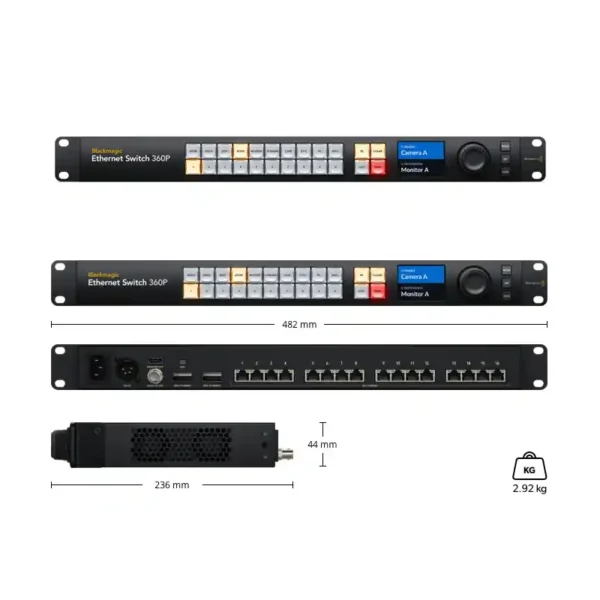

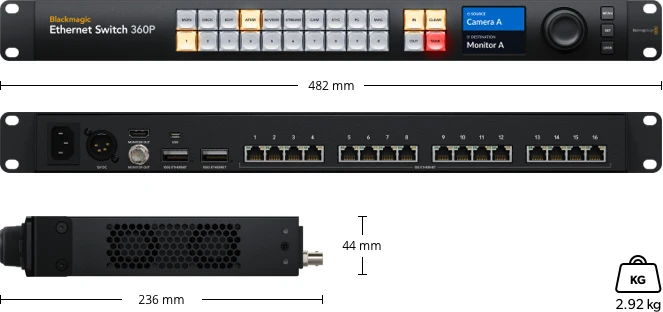

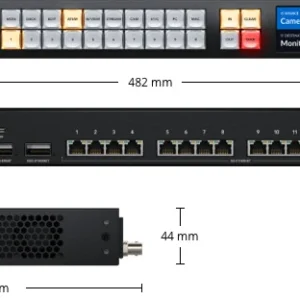

El Blackmagic Ethernet Switch 360P es el conmutador de red de referencia para estudios de televisión, centros de postproducción de alta gama y unidades móviles que trabajan con flujos de vídeo IP en tiempo real y almacenamiento compartido masivo. Construido en un robusto chasis de metal mecanizado de 1 unidad de rack (1U), integra un total de 16 puertos Ethernet 10G con conectores RJ-45 independientes y 2 puertos de fibra óptica QSFP28 a 100 Gb/s de altísimo rendimiento.

Su innovadora arquitectura de puertos “360 grados” distribuye las conexiones de manera sumamente versátil: los conectores del panel trasero están diseñados para el cableado estructurado permanente del bastidor rack, mientras que las tomas del panel frontal permiten conectar de forma rápida y accesible ordenadores portátiles de edición, cámaras adicionales o codificadores de streaming sin necesidad de acceder a la parte posterior del armario técnico.

Enlaces Troncales de 100 Gb/s y Pantalla LCD de Diagnóstico

Las dos ranuras QSFP28 a 100 Gb/s proporcionan un ancho de banda descomunal para conectar el switch directamente a matrices troncales centrales (*spine switches*) o a servidores de almacenamiento en red compartida ultra rápidos como el Blackmagic Cloud Store. Esto permite que múltiples editores trabajando en DaVinci Resolve Studio reproduzcan simultáneamente secuencias en resolución 8K y 12K sin pérdidas de fotogramas ni bloqueos de red.

En su panel frontal mecanizado, incorpora una pantalla LCD en color de alta resolución que visualiza de manera continua el volumen de datos en tiempo real de cada uno de los puertos, el estado de enlace y gráficos de ancho de banda. Todo ello complementado con el protocolo de control abierto NMOS IS-04 e IS-05, permitiendo gestionar el enrutamiento como si se tratara de una matriz SDI convencional.
