Descripción

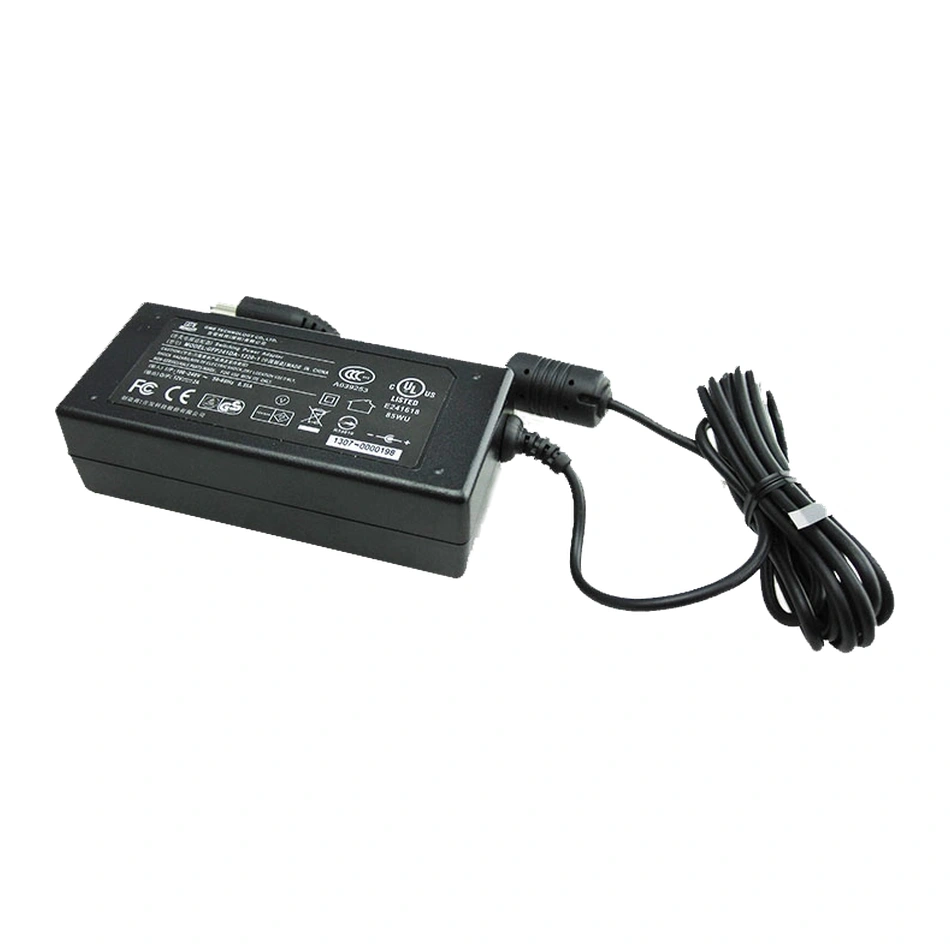

Telycam TLC-30: Adaptador de Alimentación Original para Cámaras PTZ Telycam

Entrega de Potencia Dinámica y Supresión Activa de Rizado

Las cámaras robóticas PTZ no presentan un consumo eléctrico lineal o estático. Mientras que en estado de reposo la circuitería digital de procesamiento de vídeo (DSP, codificadores H.264/H.265/NDI y salidas de vídeo SDI/HDMI) consume una tasa moderada de energía, en el momento exacto en que los dos potentes servomotores paso a paso inician una aceleración brusca hacia una posición de preset (alcanzando velocidades de giro de hasta 300°/s) la demanda de corriente instantánea se dispara bruscamente. Fuentes conmutadas genéricas o de bajo coste no calibradas para estas curvas dinámicas sufren micro-caídas de tensión transitorias (droop) que pueden desencadenar reinicios fortuitos del DSP o pérdida de sincro en la señal de vídeo.

El adaptador Telycam TLC-30 integra una etapa de regulación conmutada de conmutación a alta frecuencia equipada con condensadores electrolíticos de baja impedancia (Low-ESR) clasificados para 105 °C y bobinas de choque toroidal de alta inductancia. Esta topología garantiza una entrega continua de 12 V DC a 4.0 A (48 W pico nominal de salida continua), amortiguando instantáneamente los transitorios de corriente sin desviar la tensión nominal más de un ±1.5%, incluso en las aceleraciones motorizadas más agresivas en ejes simultáneos de paneo, inclinación y zoom.

Asimismo, el filtrado EMI de doble etapa suprime el ruido electromagnético residual y el rizado residual (ripple & noise) por debajo de 80 mVp-p. Esto resulta vital para mantener una relación señal/ruido pristina en los sensores de imagen CMOS de gran formato y evitar bandas horizontales oscuras (hum bars) o zumbidos parásitos en las líneas de audio embebidas que habitualmente degradan las fuentes conmutadas comerciales no certificadas para broadcast.

Conectividad Mecánica Segura y Fiabilidad en Instalaciones Críticas

Uno de los mayores riesgos operativos en cámaras suspendidas en soportes de techo o montadas en mástiles móviles es la desconexión accidental del cable de alimentación provocada por tirones imprevistos, vibraciones estructurales continuas o el propio arrastre del mazo de cables durante rotaciones angulares amplias. El adaptador Telycam TLC-30 equipa un terminal de salida Conector coaxial DC cilíndrico de alta seguridad con tuerca de rosca de bloqueo antidesconexión, proporcionando una unión mecánica firme que resiste esfuerzos de tracción mecánica sin aflojarse ni perder contacto eléctrico.

El conductor secundario de baja tensión utiliza hilos de cobre libre de oxígeno (OFC) de sección generosa de 18 AWG con aislamiento de elastómero termoplástico de alta flexibilidad, dotado de un alivio de tensión moldeado por inyección en ambos extremos para prevenir la rotura de los conductores internos por flexión repetida. La longitud combinada de cable (1.5 m (cable DC integrado) + 1.2 m (cable AC desacoplable Schuko)) otorga una flexibilidad sobresaliente a los instaladores para ubicar el transformador en una zona accesible y protegida.

Redundancia de Alimentación PoE / DC y Escenarios de Despliegue

Aunque muchas cámaras Telycam modernas disponen de soporte para alimentación PoE+ (802.3at) o PoE++ (802.3bt) a través del puerto de red Ethernet, el uso del adaptador local Telycam TLC-30 es fundamental en múltiples escenarios profesionales indispensables:

• Alimentación Redundante de Alta Disponibilidad: Al conectar simultáneamente el puerto PoE y el adaptador DC Telycam TLC-30, la cámara opera con redundancia de suministro en conmutación transparente sin cortes. Si el switch de red PoE sufre una caída eléctrica o un reinicio de firmware, el adaptador local asume la carga instantáneamente manteniendo la emisión en directo sin interrupciones.
• Infraestructuras de Red No-PoE: Conexión en redes locales con switches estándar no alimentados o cuando el presupuesto de potencia (PoE power budget) del conmutador central se encuentra saturado por otros dispositivos de red.
• Enlaces por Fibra Óptica SFP+ o SDI Puro: En producciones en exteriores o platós broadcast donde la señal de vídeo se transporta a través de cables coaxiales SDI o módulos transceptores ópticos SFP+ directos sin enlace Ethernet con inyección de potencia.
• Puntos de Control Remoto y Unidades Móviles: Unidades móviles de retransmisión (OB Vans), vuelos de maleta (flypacks) y mesas de prueba donde se precisa una alimentación directa e independiente conectada a regletas estabilizadas por SAIs (Sistemas de Alimentación Ininterrumpida).

Telycam TLC-30

El adaptador original Telycam TLC-30 (referencia SKU oficial de tarifa: TLC-30) se entrega completamente calibrado de fábrica para satisfacer el perfil de potencia eléctrica de Serie Explore y Explore SE (Explore 500, Explore 300, Explore 100, Explore SE). Su envolvente exterior está moldeada en polímero ignífugo de alta resistencia térmica clasificado según la norma UL94 V-0, garantizando una contención efectiva ante cualquier contingencia eléctrica imprevista.

Gracias a su rango de entrada de corriente alterna universal de 100 V a 240 V AC y frecuencia de 50/60 Hz, el dispositivo opera de forma transparente en cualquier parte del mundo, aceptando variaciones de la red eléctrica comercial sin que la salida de continua sufra la menor oscilación en su tensión estabilizada.

Con una capacidad de entrega de Hasta 48 W continuos (adecuado para cámaras PTZ con sensor 4/3″ y 12G-SDI / NDI), este adaptador garantiza que la cámara pueda utilizar simultáneamente todas sus prestaciones avanzadas —salida simultánea multiformato 12G/3G-SDI, HDMI 2.0, streaming IP de alto bitrate NDI/SRT y accionamiento motorizado constante de paneo, cabeceo y zoom— con una reserva de potencia holgada y un funcionamiento térmico completamente seguro durante jornadas intensivas de producción ininterrumpida.

Telycam TLC-30

Descargar Ficha Técnica y Certificaciones Oficiales Telycam
