Roland XS-62S: El Conmutador Matriz 1U para Rack con Control de Cámaras PTZ y Mezclador de Audio Digital Broadcast

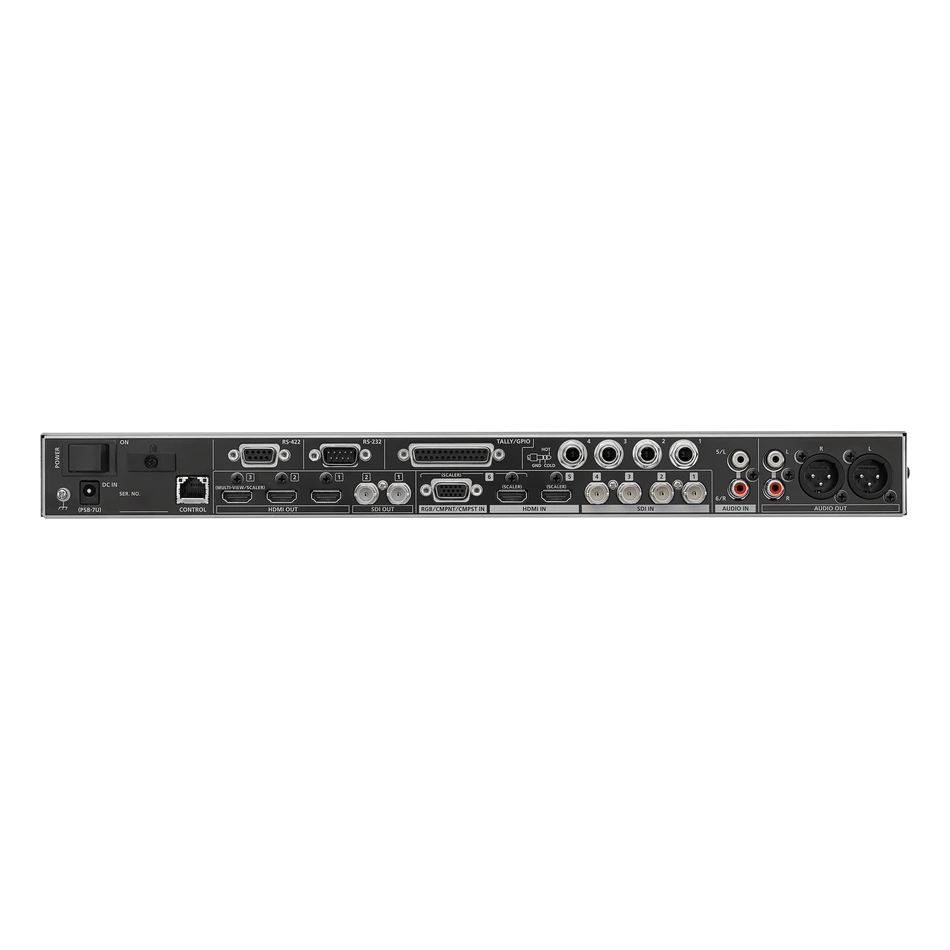

El apartado visual del Roland XS-62S está concebido para resolver las exigencias de cableado broadcast y conectividad informática sin necesidad de accesorios externos. Sus cuatro entradas 3G-SDI con conectores BNC admiten tiradas de cable coaxiales de larga distancia (hasta 100 metros) ideales para cámaras de estudio fijas y cámaras robotizadas PTZ distribuidas por el recinto. Paralelamente, dispone de dos entradas HDMI equipadas con escaladores de vídeo de alta precisión y emulación EDID, lo que permite conectar directamente ordenadores portátiles de ponentes, tabletas gráficas o servidores de vídeo en cualquier resolución hasta 1080/60p o WUXGA.

El equipo realiza la conversión de espacio de color, el desentrelazado de cuadro y la sincronización de refresco de forma totalmente automática. Esto elimina cualquier posibilidad de pérdida de señal al alternar entre una cámara broadcast que emite en 1080/50i y un ordenador portátil de presentación configurado a 1080/60p, manteniendo la salida de vídeo limpia y estable en todo momento.

Esta integración unificada permite que un solo realizador técnico asuma con total naturalidad la dirección del evento: puede conmutar planos de cámara en el mezclador, disparar encuadres robóticos memorizados para seguir a un ponente que se desplaza por el escenario y vigilar los niveles de audio sin tener que desplazarse entre múltiples consolas de mando.

El sistema de control PTZ almacena en memoria no solo las coordenadas tridimensionales de paneo, inclinación y óptica de cada cámara, sino también parámetros avanzados de exposición, balance de blancos y velocidad de interpolación del movimiento robótico. Esto asegura que la transición de una cámara entre el plano general del atril y el primer plano de un participante se ejecute de forma cinemática y suave, sin arranques bruscos ni vibraciones mecánicas que distraigan a la audiencia durante el directo.

El Roland XS-62S proporciona una enorme libertad de distribución audiovisual gracias a sus tres buses de salida asignables: Programa (PGM), Previo (PVW) y Auxiliar (AUX), presentes simultáneamente en conectores 3G-SDI y HDMI. Esta arquitectura de buses permite operar el dispositivo bajo dos filosofías técnicas distintas:

• Modo Mezclador para Eventos en Directo: Funciona como un mezclador broadcast tradicional con bus de Programa para la emisión o grabación principal y bus de Previo para verificar planos antes de emitirlos. Permite aplicar transiciones por corte, fundido encadenado (Dissolve) con tiempos ajustables, efectos de composición por capas Picture-in-Picture (PinP) e incrustación de títulos mediante clave de luminancia o croma (Downstream Keyer / DSK).

• Modo Matriz para Instalaciones Fijas: Transforma las salidas en destinos matriciales completamente independientes. La Salida 1 puede enviar la cámara del orador a la pantalla principal del auditorio, la Salida 2 alimenta las pantallas de monitorización de los asistentes en una sala secundaria, y la Salida 3 (AUX) envía una mezcla limpia sin rótulos hacia un codificador de streaming o sistema de grabación archivística.

A menudo, los conmutadores de vídeo para rack relegan el tratamiento sonoro a un segundo plano. El Roland XS-62S es la excepción de referencia en la industria al integrar un mezclador de audio digital completo de 28 canales con circuitería analógica de alta fidelidad. Dispone de cuatro conectores combo XLR/TRS de nivel de micrófono/línea con previos de bajo ruido y alimentación phantom conmutable de +48V para micrófonos de condensador de atril o solapa, dos entradas de línea estéreo TRS y tomas RCA analógicas.

Además de las entradas físicas, el mezclador desincrusta las pistas de audio de las seis fuentes de vídeo SDI y HDMI. Cada canal cuenta con ecualizador paramétrico de cuatro bandas, filtro paso alto, puerta de ruido (Noise Gate), compresor de dinámica y retardo de sincronización de labios (Lip-Sync) de hasta 500 ms. Para debates corporativos o mesas redondas con múltiples oradores simultáneos, la tecnología Auto-Mixing de Roland equilibra automáticamente las ganancias de los micrófonos en tiempo real, evitando acoples (feedback acústico) y asegurando que cada intervención se escuche con un volumen cristalino y equilibrado sin necesidad de ajustar faders constantemente.

El algoritmo de Auto-Mixing calcula de manera instantánea el nivel de presión sonora combinado de la sala, atenuando los micrófonos de los participantes que guardan silencio y elevando con precisión milimétrica la ganancia del micrófono activo. Esto erradica por completo el eco ambiente y el zumbido de fondo producido por sistemas de climatización o proyectores, proporcionando una calidad acústica digna de un estudio de radiodifusión nacional.

Asimismo, la matriz interna de audio permite enrutar canales específicos hacia destinos diferenciados: por ejemplo, enviar una mezcla completa con música de ambiente y micrófonos hacia el sistema de megafonía principal del auditorio, mientras que a la salida SDI de grabación se envía una mezcla limpia (Clean Feed) sin reverberación de sala, optimizando los archivos resultantes para su posterior edición y archivo documental.

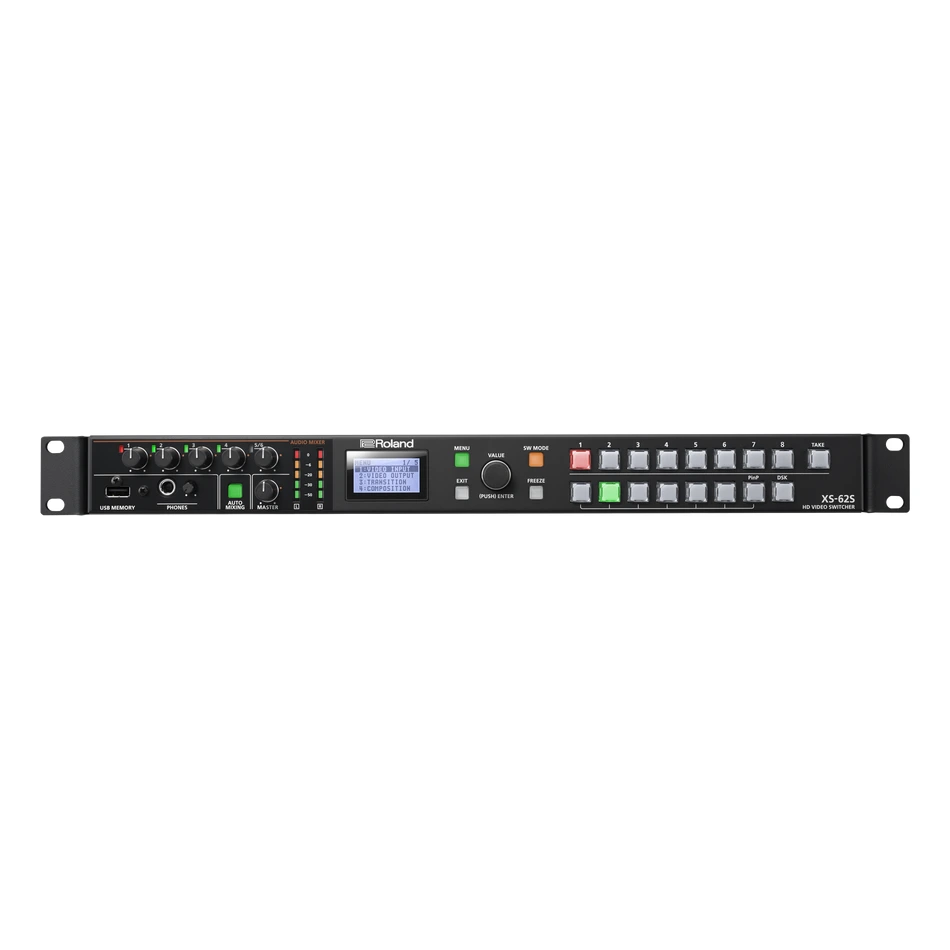

Aunque el panel frontal del equipo cuenta con controles físicos dedicados, potenciómetros de nivel y pantalla OLED para monitorización inmediata, el XS-62S puede gestionarse a distancia mediante el software gratuito XS-62S RCS disponible para Windows y macOS. A través de una conexión de red local Ethernet, el software despliega un panel de realización virtual completo en la pantalla de un ordenador portátil o monitor táctil, facilitando la edición avanzada de presets de audio, ajustes cromáticos y configuración de las cámaras PTZ.

Para integradores AV que implementan sistemas de control de terceros, el conmutador admite protocolos de control estándar a través de RS-232C, RS-422 y comandos Telnet TCP/IP, permitiendo integrar el equipo con teclados macro, botoneras de pared y procesadores de control comercial (Crestron, AMX, Extron) sin ningún tipo de incompatibilidad.

En el apartado de seguridad de emisión, el Roland XS-62S incorpora un conector Tally/GPIO dedicado en formato D-sub de 15 pines que sincroniza los indicadores luminosos de cámara en directo (On-Air Tally) para que los presentadores e intervinientes sepan exactamente qué plano está en el aire en cada instante. Asimismo, su arquitectura de conmutación sin pérdidas cuenta con modos de contingencia ante cortes accidentales de cable: si una entrada pierde señal durante el directo, el sistema puede conmutar automáticamente a negro, barras de color de prueba o congelar el último fotograma válido, evitando que aparezcan ruidos visuales o pantallas azules en la emisión principal.

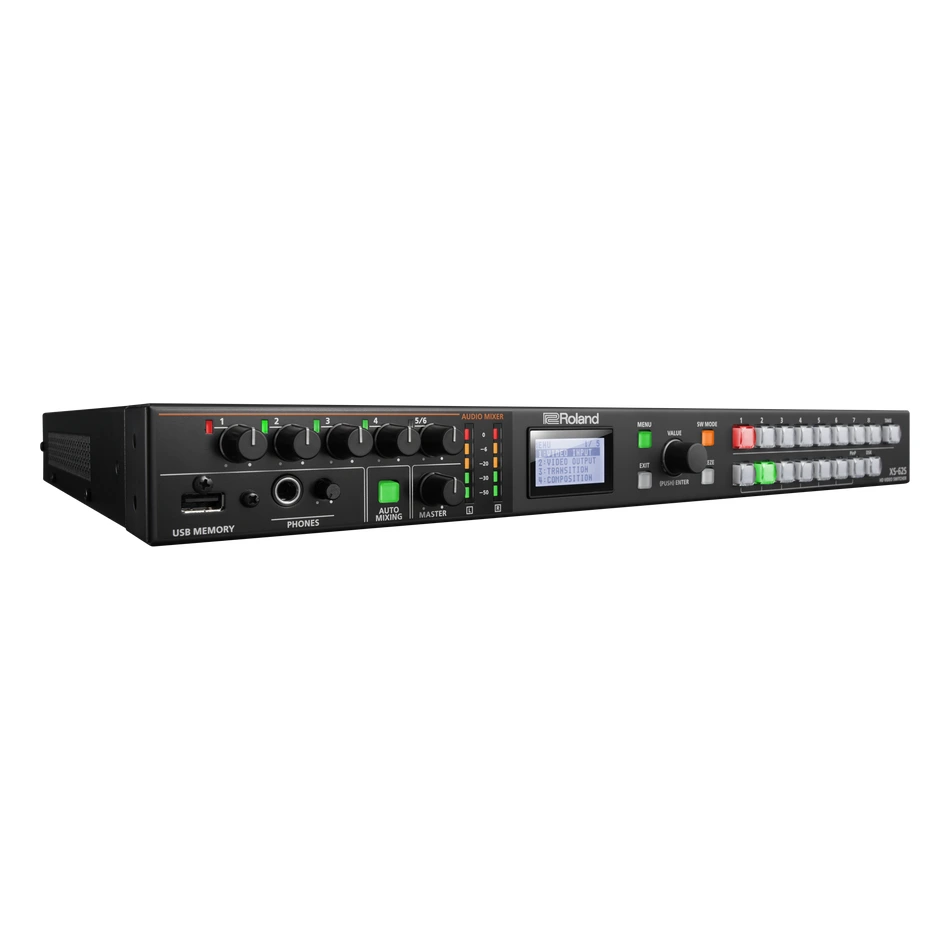

Con su robusto chasis de acero diseñado para montaje permanente en rack de 19 pulgadas y un fondo de apenas 333 mm, el Roland XS-62S se consolida como el corazón de realización audiovisual más completo, compacto y rentable del mercado para teatros, instituciones públicas, universidades y empresas de broadcast en toda España.
