Roland XS-1HD: La Matriz Conmutadora Multiformato HDMI 4×4 Definitiva con Escaladores y Tres Modos de Operación

La versatilidad del Roland XS-1HD radica en su capacidad para reconfigurar por completo su arquitectura interna mediante tres modos operativos seleccionables al instante según los requerimientos específicos de la producción audiovisual:

1. Modo Matriz (Matrix Mode): Funciona como una auténtica matriz de enrutamiento 4×4 pura. Cualquier entrada HDMI puede dirigirse de forma independiente o simultánea a cualquiera de las cuatro salidas HDMI. Gracias a los escaladores dedicados en cada puerto de salida, el equipo puede enviar una misma presentación informática a una pantalla de sala en Full HD 1080p, a un proyector secundario en resolución WUXGA y a un monitor de orador en 720p sin desconfigurar la fuente original ni provocar retardos perceptibles. Este modo es el estándar de oro para centros de convenciones donde varias salas contiguas comparten fuentes de vídeo centralizadas.

2. Modo Mezclador (Switcher Mode): Transforma el equipo en un completo conmutador de producción en directo. Las salidas se asignan como buses de Programa (PGM) y Previo (PVW), permitiendo al operador realizar transiciones suaves por disolución encadenada (Mix) o corte limpio (Cut) entre las cuatro fuentes. Además, permite componer una capa de imagen flotante Picture-in-Picture (PinP) con recorte ajustable y bordes personalizables, perfecta para intercalar la cámara del ponente sobre sus transparencias explicativas o incrustar gráficos auxiliares.

3. Modo Pantalla Dividida (Split Mode): Permite componer hasta cuatro fuentes visuales en una sola pantalla combinando divisiones verticales y horizontales. Es el modo predilecto para salas de control de seguridad, monitorización multicámara en platós de televisión o reuniones de trabajo colaborativo donde varios profesionales necesitan contrastar datos financieros, informes y gráficos en paralelo sin tener que alternar constantemente de ventana.

El sistema admite de forma nativa señales de vídeo analógicas y digitales hasta Full HD 1080/60p y resoluciones informáticas de hasta 1920×1200 (WUXGA). Es compatible con el protocolo de protección anticopia HDCP, permitiendo visualizar contenidos protegidos como discos Blu-ray o emisiones de streaming corporativo en pantallas compatibles, o bien desactivar el paso de HDCP para flujos de trabajo profesionales donde se alimenta un codificador de grabación externa.

La biblioteca interna de emulación EDID del Roland XS-1HD permite forzar relaciones de aspecto fijas (16:9, 16:10, 4:3) para cada conector de entrada de manera individual. Esta funcionalidad es vital en congresos médicos o ponencias universitarias donde los conferenciantes conectan ordenadores ultraportátiles con resoluciones atípicas; el procesador negocia la señal en milisegundos, reescalando el contenido a píxeles cuadrados homogéneos y evitando bordes negros indeseados o deformaciones de aspect ratio.

El procesamiento interno de imagen en formato RGB 4:4:4 a 10 bits asegura que las tipografías más finas, líneas vectoriales de planos CAD, hojas de cálculo complejas y mapas de ingeniería conserven una nitidez milimétrica sin borrosidades cromáticas ni artefactos de compresión, algo esencial cuando se proyecta información confidencial o técnica ante paneles directivos.

El procesamiento sonoro del Roland XS-1HD ofrece prestaciones profesionales a la altura de su matriz de vídeo. El equipo es capaz de desincrustar el audio estéreo embebido en cada una de las cuatro entradas HDMI, sumando además una entrada analógica estéreo auxiliar en conectores RCA. Estas señales alimentan un mezclador interno de audio digital de 8 canales que permite aplicar ecualización paramétrica, filtros pasa-altos, compresores de dinámica y un retardo de audio de alta precisión de hasta 500 milisegundos para compensar desfases de sincronización entre imagen y sonido (Lip-Sync).

La señal de audio mezclada o enrutada puede volverse a embeber de forma independiente en cualquiera de las cuatro salidas HDMI, o bien enviarse a través de sus salidas analógicas estéreo RCA hacia una mesa de mezclas de sonido principal, amplificadores de sonorización de sala o sistemas de conferencias por traducción simultánea. Además, la función Audio Follows Video (AFV) permite asociar el audio al canal de vídeo activo para que la conmutación de fuentes arrastre automáticamente el sonido correspondiente sin requerir atención manual por parte del operador.

Para eventos donde intervienen oradores con micrófonos de corbata o micrófonos de mano inalámbricos conectados a una mesa de sonido externa, la entrada analógica RCA del XS-1HD permite inyectar esa señal de voz directamente en los flujos HDMI de grabación o streaming, garantizando un registro audiovisual homogéneo y balanceado.

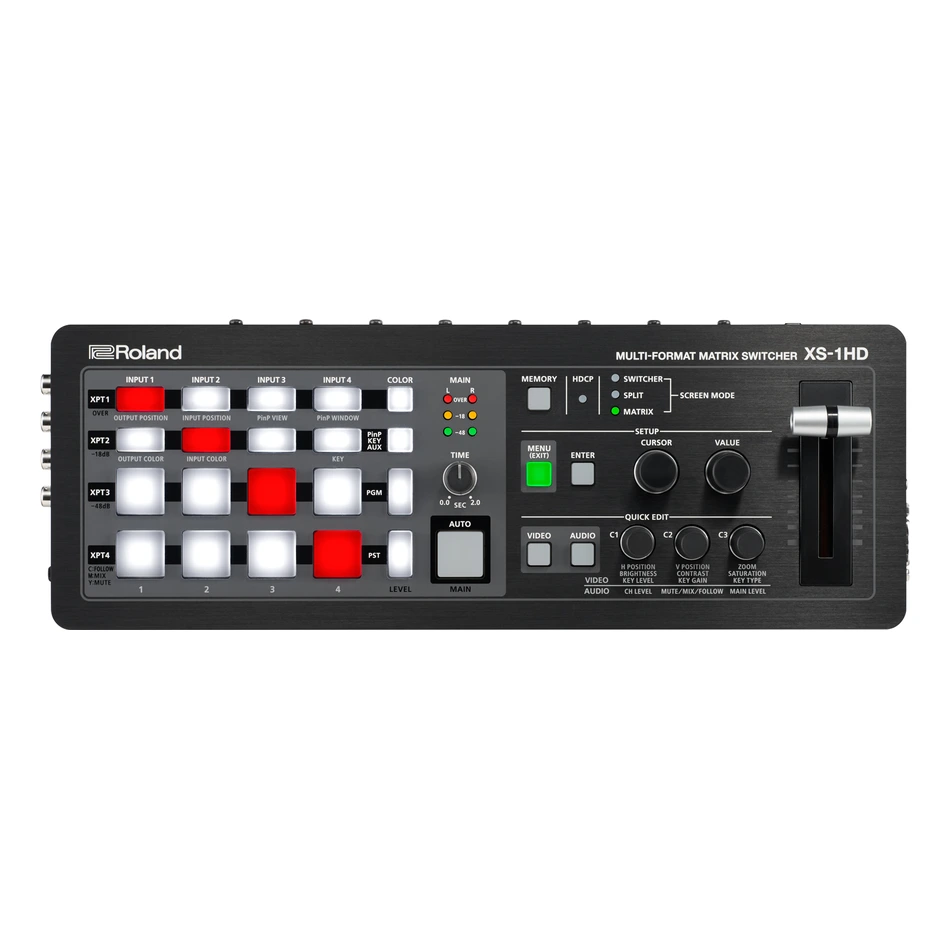

La interfaz física del Roland XS-1HD ha sido diseñada para una operación ágil e infalible, incluso por personal no técnico. El panel superior cuenta con una cuadrícula de botones retroiluminados multicolor dispuestos en una matriz de cuatro filas por cuatro columnas que muestra de un solo vistazo qué entrada está asignada a cada salida. Una pantalla LCD nítida en el frontal permite navegar por los menús de ajuste fino y verificar parámetros de señal en tiempo real.

Para integradores de sistemas AV e instalaciones automatizadas complejas, el XS-1HD dispone de un puerto serie RS-232C estándar que permite controlar todas las funciones de conmutación, rellamada de memorias de escena y enrutamiento de audio desde consolas táctiles y sistemas de control centralizado como Crestron, Extron o AMX. Además, mediante su puerto USB se puede utilizar el software gratuito XS-1HD RCS para PC y Mac, facilitando la copia de seguridad de ajustes y la configuración remota a través de una atractiva interfaz gráfica de usuario.

El sistema de memorias internas permite almacenar hasta 16 ajustes de escena completos. En un auditorio universitario o centro de negocios con múltiples usos diarios, el responsable de audiovisuales puede programar memorias dedicadas para: «Conferencia Magistral» (con la cámara en el atril y presentación en la pantalla gigante), «Debate Multilateral» (con las cuatro pantallas mostrando señales divididas) o «Videoconferencia Híbrida» (con retorno para el orador y programa para la sala remota). Con solo presionar un botón del panel frontal o recibir un comando serie desde una botonera de pared, la sala completa cambia de configuración en una fracción de segundo.

El conmutador está ensamblado dentro de un sólido chasis metálico compacto de medio ancho de rack de 19 pulgadas y altura de 1U. Este factor de forma permite ubicarlo cómodamente sobre una mesa de conferencias, empotrarlo en una caja de conexiones bajo suelo técnico o montarlo en armarios rack mediante adaptadores estándar. Su sistema de disipación térmica optimizado prescinde de ventiladores ruidosos, ofreciendo un funcionamiento totalmente silencioso imprescindible en salas de juntas directivas, juzgados, templos de culto y estudios de grabación de audio profesional.

Por su combinación inigualable de potencia de enrutamiento 4×4, escalado integral, conmutación fluida sin pantallas negras y robustez constructiva japonesa, el Roland XS-1HD se consagra como la herramienta matriz estándar de referencia para cualquier profesional de la integración audiovisual en España.
