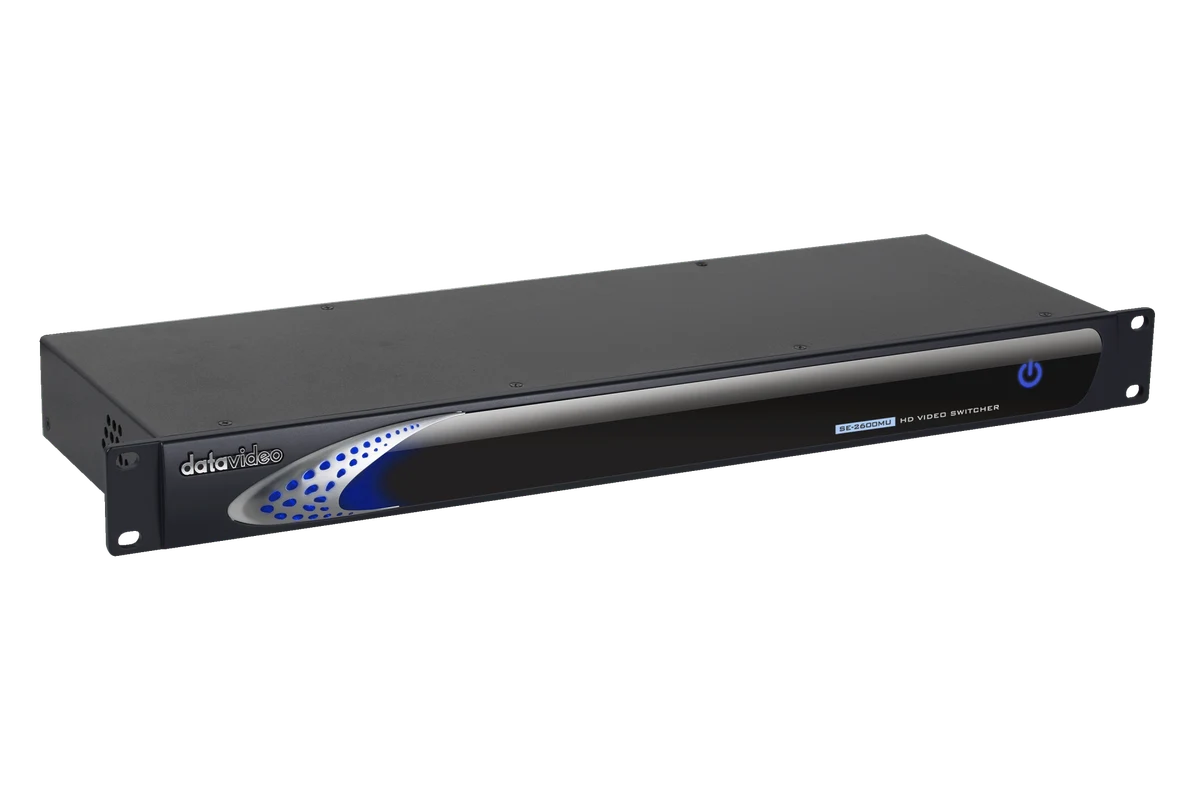

Datavideo SE-2600MU – Unidad de Conmutación HD de 8 Canales para Montaje en Rack

1. Arquitectura Técnica y Conectividad de Señal

La ingeniería del Datavideo SE-2600MU ha sido desarrollada para satisfacer las demandas más rigurosas de la realización profesional contemporánea. En eventos en vivo, auditorios y platós de televisión, la integridad de la señal de vídeo no permite margen de error. Este equipo incorpora procesadores digitales de alta gama con sincronización de cuadro en tiempo real y conversores de escala (up/down/cross scaling) independientes por cada entrada física. Gracias a esta arquitectura, es posible conectar indistintamente cámaras broadcast profesionales mediante cables coaxiales de larga distancia, ordenadores portátiles de presentación, cámaras web y dispositivos de reproducción multimedia sin desfases de reloj (genlock) ni parpadeos indeseados en la conmutación al aire.

La flexibilidad en la asignación de buses de salida (buses auxiliares AUX, programa PGM, previsualización PVW y Multiview) otorga al realizador el control absoluto del enrutamiento de vídeo hacia pantallas gigantes de escenario, monitores de confianza de presentador, proyectores de auditorio y canales de grabación máster independientes.

2. Motor de Efectos, Incrustación Croma y Grafismo

Uno de los pilares diferenciadores del Datavideo SE-2600MU radica en su potente motor de composición de vídeo en tiempo real. Equipado con avanzados incrustadores Chroma Keyers de precisión milimétrica y procesado interno de color de 10 bits, el equipo es capaz de extraer fondos croma verdes o azules con una nitidez impecable, respetando las transparencias complejas en cabello, objetos de cristal o sombras naturales del talento sin generar halos ni aberraciones cromáticas (spill).

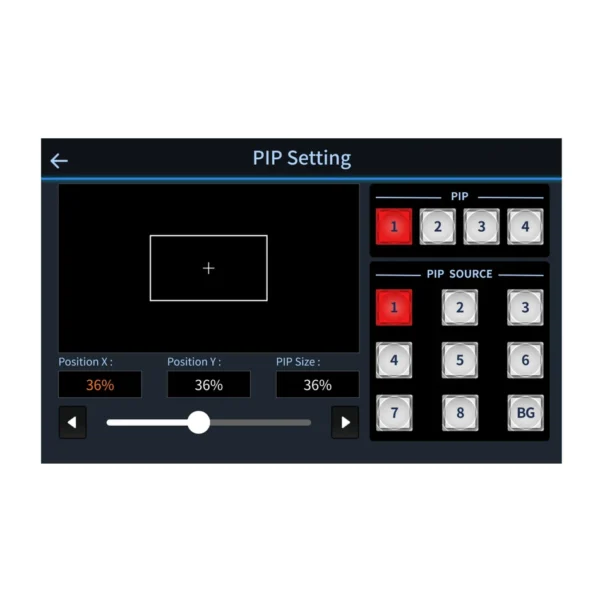

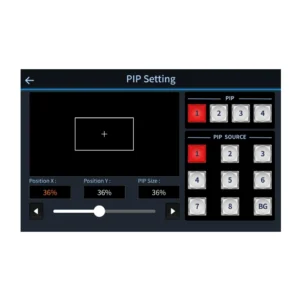

Asimismo, la inclusión de Downstream Keyers (DSK) independientes permite sobreimpresionar gráficos estáticos o animados, logotipos identificativos de canal, marcadores deportivos en directo y tercios inferiores (lower thirds) sin consumir los recursos de mezcla principales. Con soporte para ventanas Picture-in-Picture (PiP) configurables en tamaño y posición, y transiciones dinámicas Stinger con audio sincronizado, el sistema proporciona una estética visual broadcast del más alto calibre.

3. Características Principales e Innovación

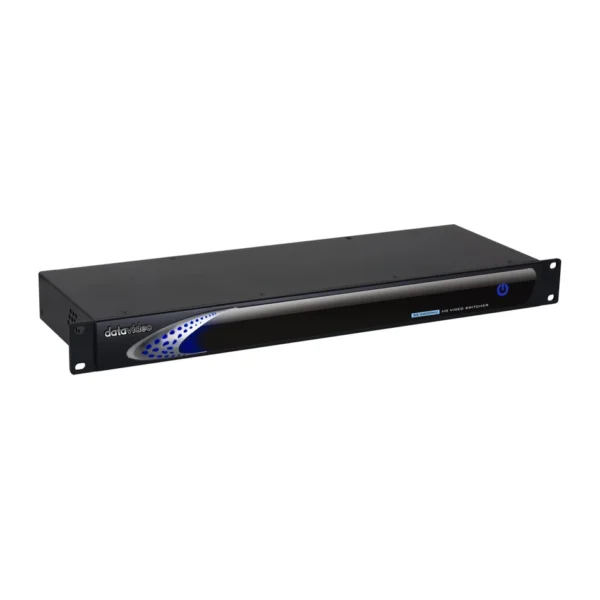

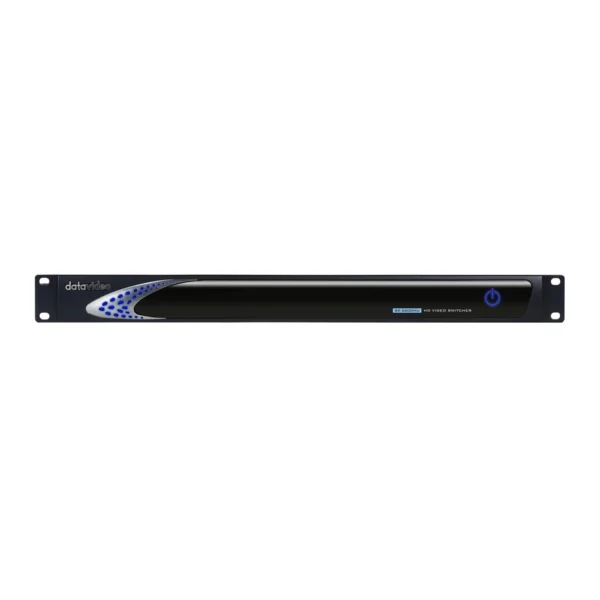

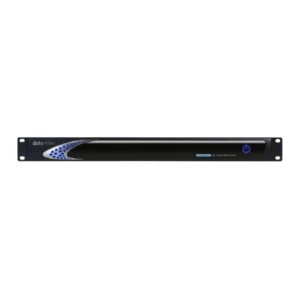

• Chasis estándar de 19 pulgadas y solo 1U de altura para integración limpia en armarios rack.: Chasis estándar de 19 pulgadas y solo 1U de altura para integración limpia en armarios rack.

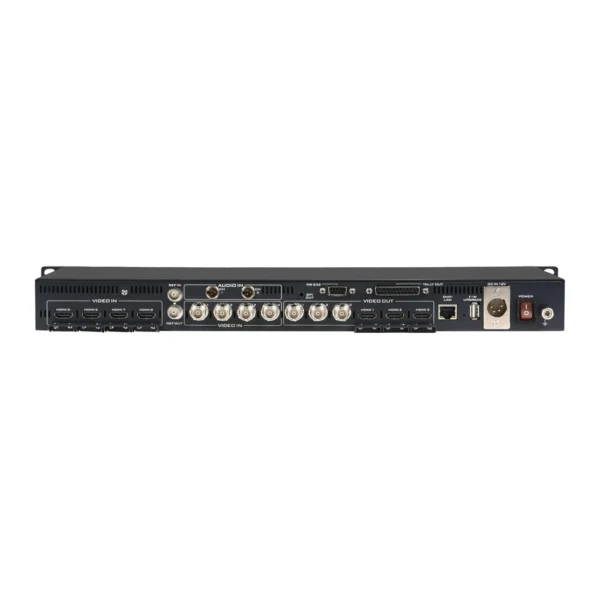

• 8 entradas de vídeo HD (4x 3G-SDI y 4x HDMI) con sincronización de cuadro integrada.: 8 entradas de vídeo HD (4x 3G-SDI y 4x HDMI) con sincronización de cuadro integrada.
• 6 salidas físicas (3x SDI y 3x HDMI) configurables como PGM, AUX y Multiview.: 6 salidas físicas (3x SDI y 3x HDMI) configurables como PGM, AUX y Multiview.
• 4 procesadores de incrustación (Chroma/Luma/Linear), 2 DSK y 2 canales Picture-in-Picture.: 4 procesadores de incrustación (Chroma/Luma/Linear), 2 DSK y 2 canales Picture-in-Picture.

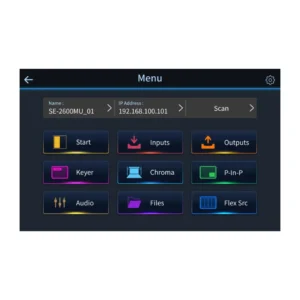

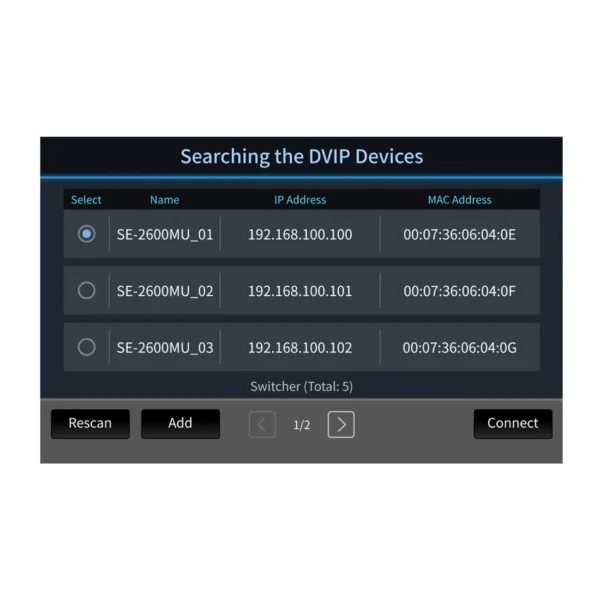

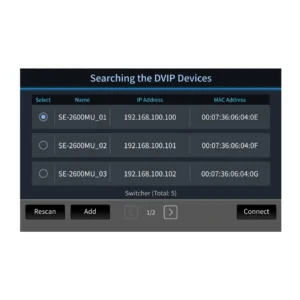

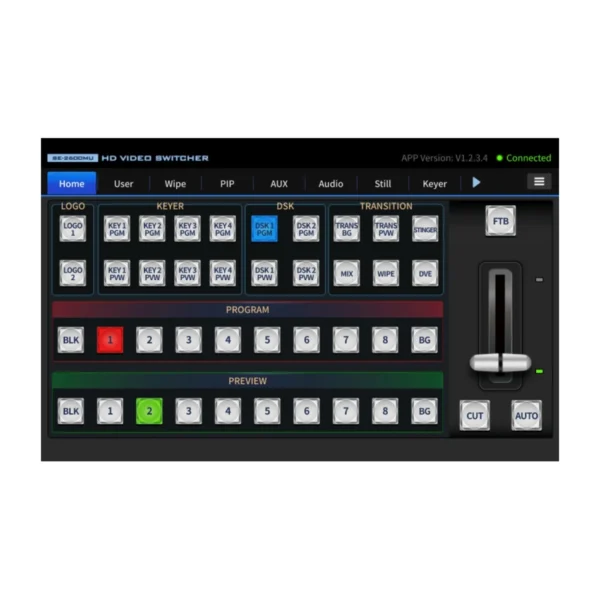

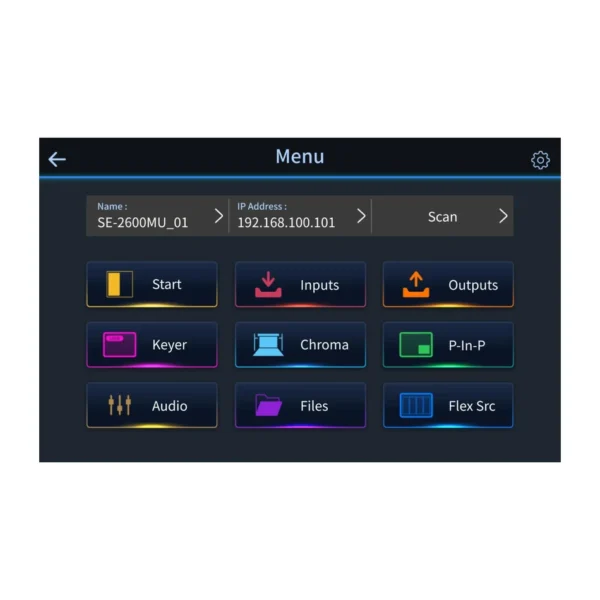

• Control remoto integral mediante interfaz Web GUI a través de navegador web en cualquier dispositivo de la red.: Control remoto integral mediante interfaz Web GUI a través de navegador web en cualquier dispositivo de la red.
• Compatible con panel táctil Datavideo TPC-700 y sistemas de control domótico y broadcast Crestron/Extron.: Compatible con panel táctil Datavideo TPC-700 y sistemas de control domótico y broadcast Crestron/Extron.
• Bajo consumo energético y ventilación silenciosa optimizada para estudios cerrados.: Bajo consumo energético y ventilación silenciosa optimizada para estudios cerrados.

4. Procesamiento de Audio y Sincronización Labial

El sonido en las emisiones en directo resulta tan crítico como la calidad de imagen. El SE-2600MU cuenta con un avanzado mezclador de audio digital integrado que permite gestionar tanto el audio embebido en las señales de vídeo SDI y HDMI como fuentes externas analógicas conectadas mediante conectores balanceados XLR o no balanceados RCA. Para prevenir cualquier asincronía entre el movimiento de los labios del presentador y la pista de voz (problema habitual derivado del procesado digital o la conversión de cámaras), el sistema incorpora un procesador de retardo de audio (audio delay) ajustable por milisegundos en cada canal de entrada, garantizando una perfecta sincronización labial (lip-sync) en la transmisión final.

5. Escenarios de Aplicación y Flujos de Trabajo Recomendados

Por su fiabilidad operativa, facilidad de integración y versatilidad funcional, el Datavideo SE-2600MU está especialmente indicado para:

• Sistemas integrados en rack para auditorios, salas de conferencias y cámaras de plenos.
• Estudios virtuales desatendidos y platós con control desde cabina técnica central.
• Unidades móviles y maletas fly-pack de producción ligera.
