Datavideo DAC-60
425,00 €
- Conversor Broadcast de 3G/HD/SD-SDI a Salida Analógica VGA (RGBHV): Interconecta cámaras de televisión y mezcladores SDI con proyectores de auditorio, pantallas de datos y monitores informáticos clásicos.
- Escalador de Hardware Integrado de Alta Precisión: Convierte señales de vídeo broadcast 1080p, 1080i y 720p a resoluciones VESA informáticas desde 800×600 hasta 1920×1200 a 60 Hz.

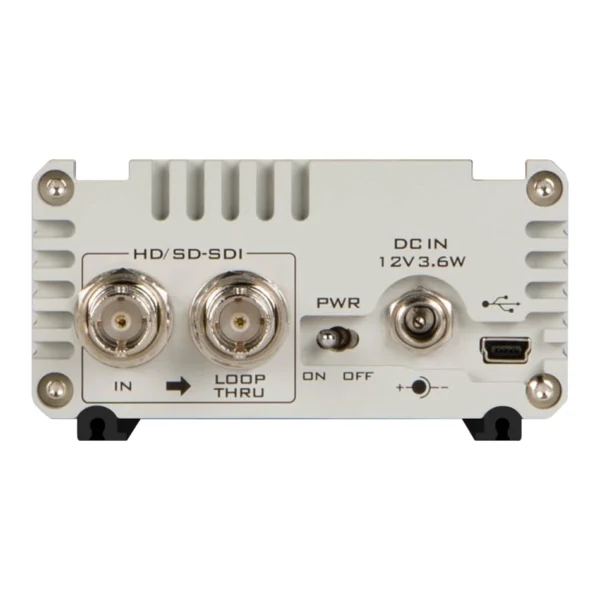

- Salida de Bucle SDI Activa (SDI Loop-Through): Incluye un conector BNC en bucle con resincronización de reloj activa para continuar la línea broadcast hacia monitores técnicos de control.
- Desembebedor de Audio Digital a Salidas RCA Estéreo: Extrae el sonido integrado en el flujo SDI hacia dos conectores RCA analógicos para amplificación en megafonía o escucha en altavoces de sala.
- Gestión Avanzada de Relación de Aspecto (16:9 y 4:3): Permite adaptar señales panorámicas a pantallas cuadradas mediante modos Letterbox o Pan & Scan configurables por interruptores DIP o software.
- Chasis Metálico Reforzado con Montaje en Bastidor: Construcción ultrarresistente de aleación de aluminio para uso continuado intensivo en instalaciones fijas y unidades móviles.
- Descripción
- Conexiones
- Especificaciones Técnicas
Descripción

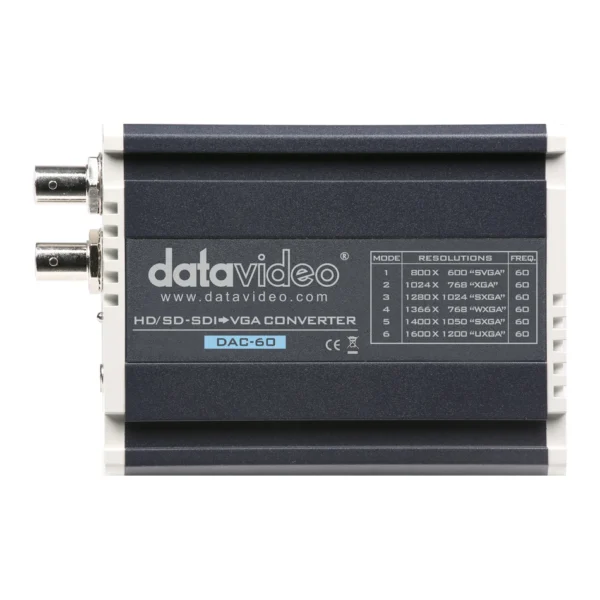

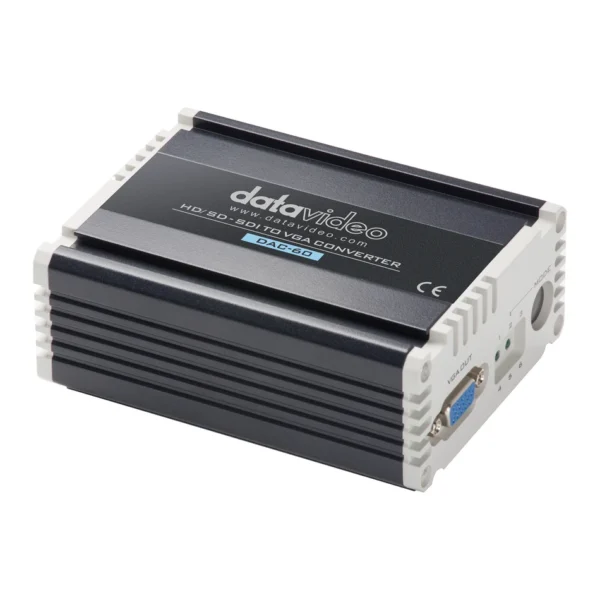

Datavideo DAC-60: Conversor y Escalador Broadcast de 3G/HD/SD-SDI a VGA con Audio Desembebido y Bucle SDI
Integración Perfecta entre Vídeo Broadcast SDI y Sistemas de Proyección VGA
Entrada 3G/HD/SD-SDI, Escalador Multirresolución VESA, Salida BNC en Bucle y Audio Estéreo RCA
En un sinfín de instalaciones audiovisuales profesionales contemporáneas, tales como aulas magnas universitarias, salas de plenos municipales, centros de conferencias y auditorios corporativos, conviven modernos sistemas de realización broadcast basados en tecnología SDI con infraestructuras consolidadas de distribución analógica RGB y videoproyectores con entrada analógica VGA (D-Sub 15 pines). El Datavideo DAC-60 es el conversor y escalador de vídeo broadcast diseñado específicamente para resolver esta brecha tecnológica con la máxima solvencia técnica. Fabricado por Datavideo, líder global en equipamiento de producción audiovisual, el DAC-60 transforma cualquier flujo de vídeo 3G-SDI, HD-SDI o SD-SDI en una señal gráfica VGA nítida, perfectamente sincronizada y ajustada a la resolución nativa de cualquier monitor o proyector informático.
A diferencia de adaptadores pasivos o conversores básicos que se limitan a cambiar el conector físico provocando errores de sincronismo (“Out of Range”) en pantallas convencionales, el Datavideo DAC-60 aloja en su interior un procesador de escalado de vídeo de grado profesional. Este motor es capaz de muestrear la señal digital SDI entrante y recalcular cada píxel en tiempo real para generar un barrido analógico RGBHV en un amplísimo catálogo de resoluciones informáticas estándar VESA: desde formatos clásicos como 800 x 600, 1024 x 768 y 1280 x 1024, hasta formatos panorámicos Full HD como 1280 x 720, 1366 x 768, 1400 x 1050, 1600 x 1200, 1920 x 1080 y WUXGA 1920 x 1200 a 60 Hz.
Esta capacidad de adaptación asegura que cualquier proyector de techo o pantalla de retroproyección reciba exactamente la frecuencia de refresco y la relación de aspecto que mejor aprovecha su panel óptico interno, evitando deformaciones de imagen, bordes dentados o desenfoques molestos durante presentaciones institucionales de alto nivel.

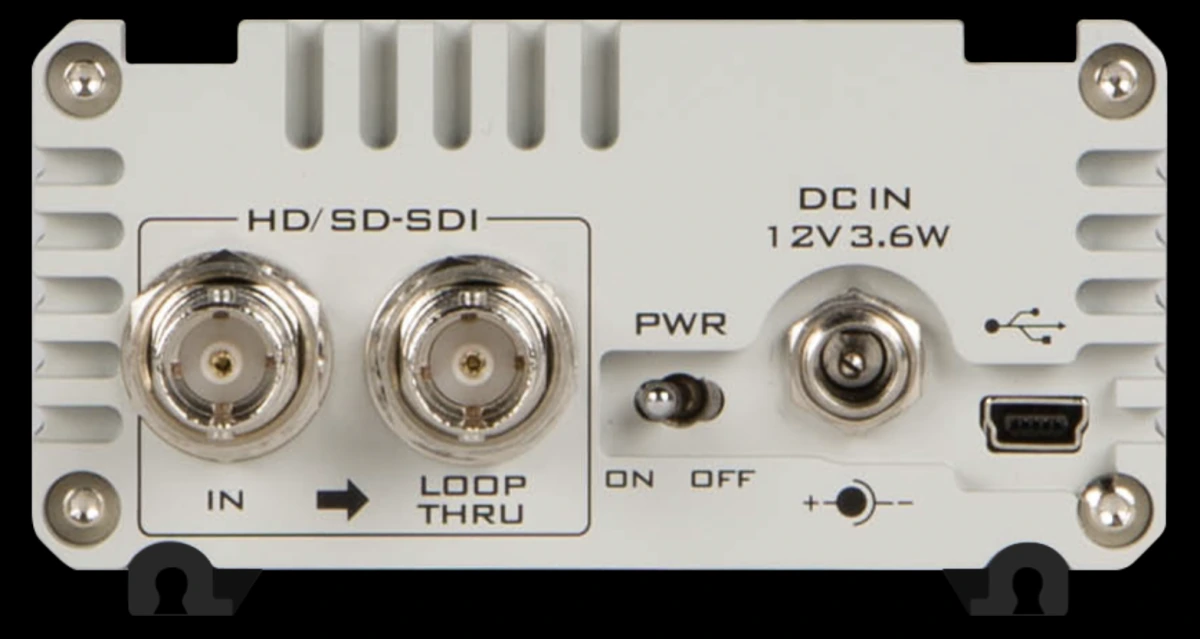

Salida de Bucle SDI Re-Clocked y Desembebido de Audio Analógico
La operatividad en directo requiere no perder de vista la continuidad de la señal principal. El Datavideo DAC-60 incorpora una salida de bucle BNC activa (SDI Loop-Through) con ecualización de línea y resincronización de reloj (Re-Clocking). Esta salida secundaria entrega una copia perfecta y regenerada de la señal SDI entrante, lo que permite encadenar monitores de realización de estudio, grabadores máster o enviar la señal hacia un segundo convertidor sin sufrir atenuación ni pérdidas de señal.
Además, dado que el conector VGA es un estándar estrictamente de vídeo analógico sin capacidad de transportar señales acústicas, el DAC-60 incorpora un desembebedor de audio digital integrado de alta fidelidad. El hardware extrae los canales 1 y 2 de audio digital multiplexados en el flujo SDI y los convierte mediante convertidores D/A de bajo ruido a dos salidas analógicas no balanceadas en conectores RCA estéreo (L/R). Esta señal de nivel de línea permite alimentar directamente etapas de potencia, mesas de mezclas de sala o altavoces activos, garantizando una sincronización labial (lip-sync) intachable entre el sonido y la imagen proyectada.
Uno de los dilemas más habituales al conectar cámaras modernas 16:9 con proyectores clásicos de relación de aspecto 4:3 es la distorsión anamórfica de los personajes y gráficos. El Datavideo DAC-60 solventa este inconveniente mediante algoritmos avanzados de conversión de relación de aspecto geométrico. El usuario puede configurar el equipo para aplicar modos Letterbox (añadiendo barras negras simétricas superior e inferior para preservar el encuadre cinematográfico original) o modos de recorte lateral Pan & Scan (centrando la acción en el área útil de 4:3).
Esta versatilidad geométrica resulta vital en entornos educativos y corporativos donde conviven presentaciones de PowerPoint con señales de cámaras de estudio, ya que evita que las diapositivas con tablas de datos numéricos o gráficos financieros se corten por los laterales o sufran compresiones verticales que dificulten su lectura desde las filas traseras del auditorio. Asimismo, los ingenieros audiovisuales pueden forzar el modo de aspecto nativo para monitores de control industrial que exigen una relación de aspecto rígida.
La selección de estos parámetros, así como de la resolución de salida VGA, puede ejecutarse instantáneamente mediante el banco de microinterruptores DIP situado en el lateral de la carcasa. Para aquellos usuarios que prefieran un ajuste centralizado y minucioso, el DAC-60 cuenta con un puerto micro-USB que permite conectarlo a un ordenador y utilizar la aplicación de software gratuita Datavideo DAC Setup Utility, desde la cual es posible afinar el brillo, contraste, saturación cromática y actualizar el firmware del dispositivo.

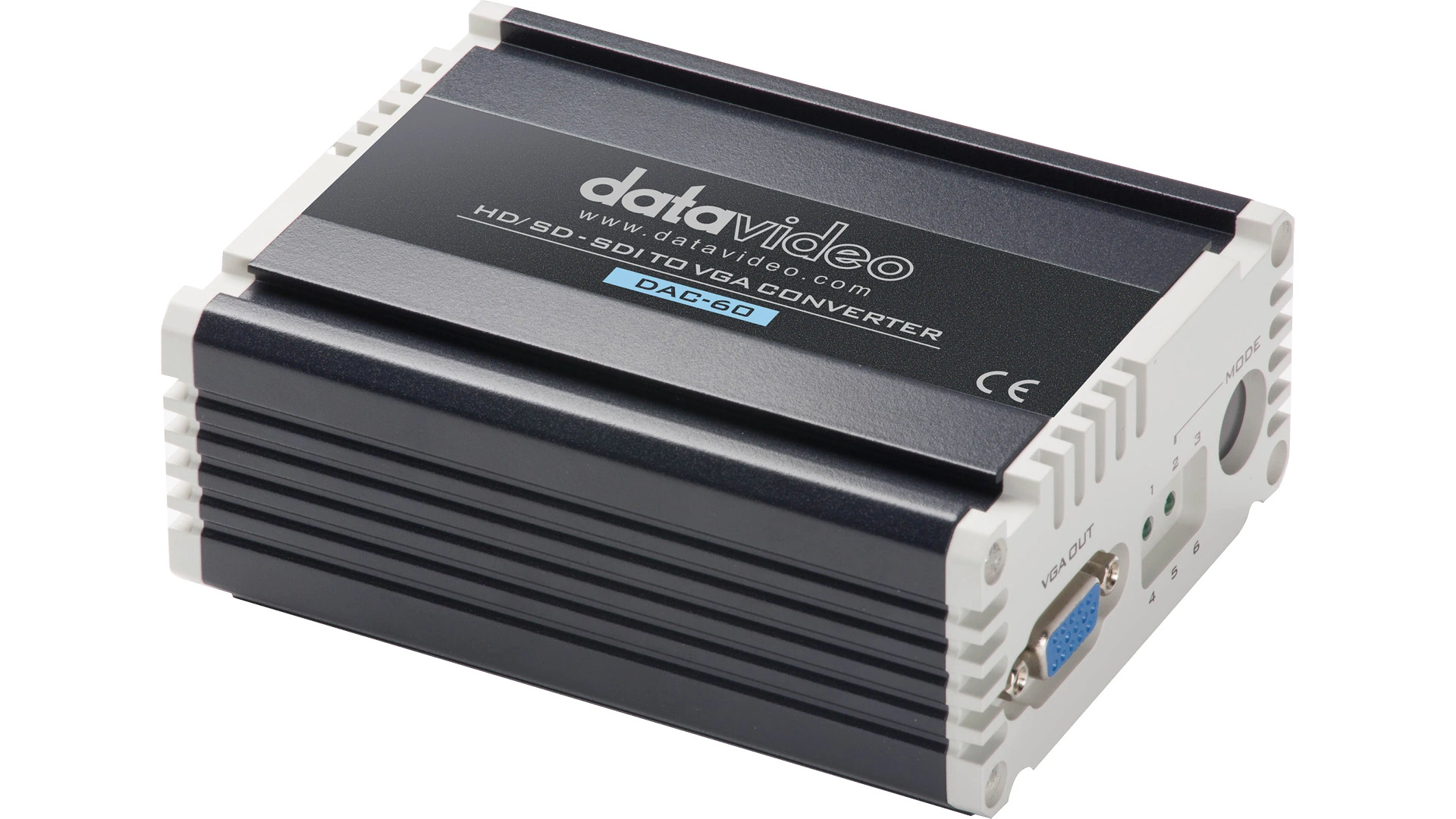

Datavideo DAC-60: Fiabilidad Mecánica, Blindaje Térmico y Montaje en Rack
Construido dentro de una carcasa de aleación de aluminio extruido de alta resistencia mecánica, el Datavideo DAC-60 ha sido diseñado para operar de manera ininterrumpida en las condiciones más exigentes de la producción en directo. Su diseño térmico pasivo prescinde por completo de ventiladores mecánicos internos, eliminando el riesgo de averías mecánicas por acumulación de suciedad y garantizando un funcionamiento absolutamente silencioso en atriles, mesas presidenciales o cabinas de proyección reducidas.
El conector de entrada DC dispone de tuerca de seguridad roscada que asegura una fijación firme del cable de alimentación ante tirones accidentales. Para integraciones profesionales en salas de control y centros de procesado de datos, el DAC-60 es totalmente compatible con los kits de montaje en rack de 19 pulgadas Datavideo RMK-2 (hasta 8 unidades en 2U con fuente de alimentación unificada) y Datavideo RMK-1 (para 1 o 2 unidades en 1U), facilitando instalaciones ordenadas, estéticas y de fácil mantenimiento técnico.
Con un consumo eléctrico excepcionalmente reducido de apenas 7.2 vatios y un rango de temperatura de funcionamiento que abarca desde 0°C hasta 40°C, el DAC-60 constituye la solución más duradera, eficiente y rentable del mercado para conectar señales broadcast a pantallas y proyectores VGA en cualquier entorno educativo, gubernamental o corporativo en España.
Ficha Técnica Sintetizada de Rendimiento Profesional
Entrada de Vídeo Digital Principal: 1x BNC hembra de 75 Ω con soporte multi-tasa 3G-SDI, HD-SDI y SD-SDI.
Salida de Bucle de Vídeo SDI: 1x BNC hembra de 75 Ω con resincronización de reloj activa (SDI Re-Clocked Loop).

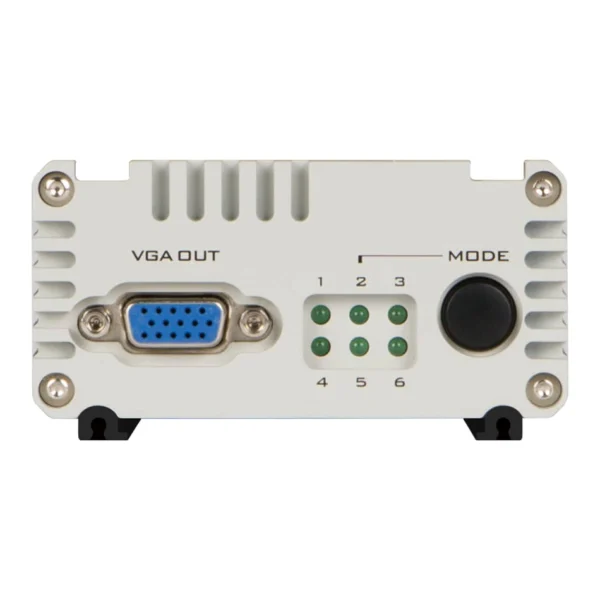

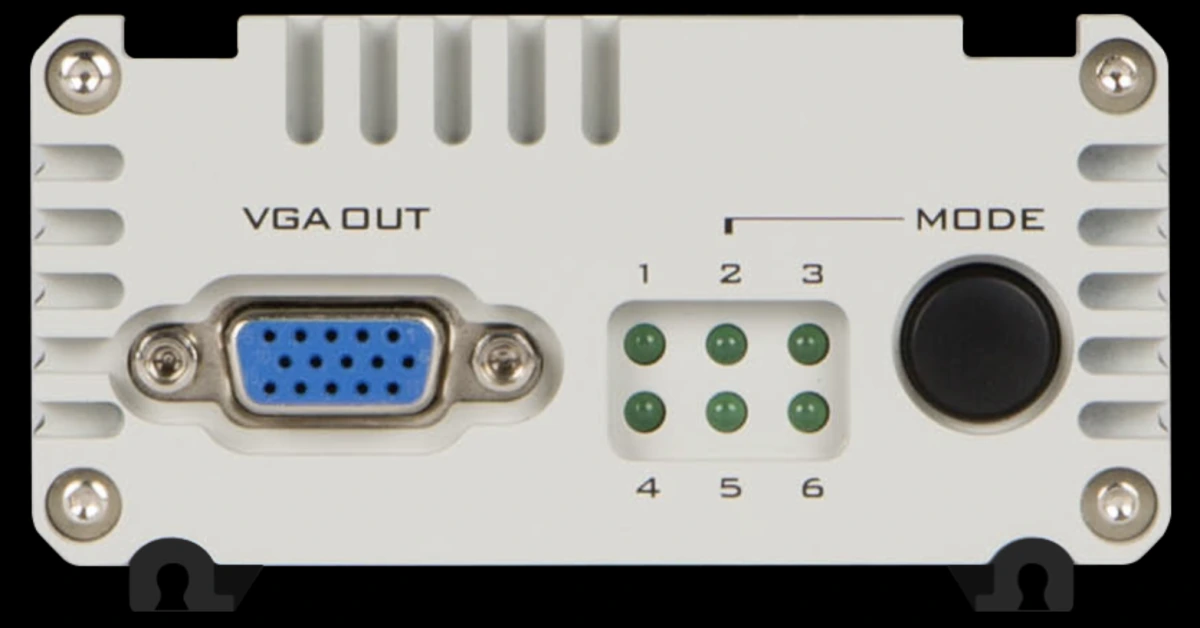

Salida de Vídeo Analógico Gráfica: 1x Conector VGA hembra estándar D-Sub de 15 pines (señales RGBHV de alta definición analógica).
Formatos de Entrada SDI Admitidos: 1080p (60/59.94/50 Hz), 1080i (60/59.94/50 Hz), 720p (60/59.94/50 Hz), 576i (PAL) y 480i (NTSC).
Resoluciones de Salida VGA Soportadas: 800×600, 1024×768, 1280×720, 1280×768, 1280×1024, 1366×768, 1400×1050, 1600×1200, 1920×1080 y 1920×1200 a 60 Hz.
Salidas de Audio Analógicas: 2x Conectores RCA estéreo (Canal Izquierdo y Derecho no balanceados) con nivel de línea profesional.
Procesamiento de Audio Digital: Desembebido automático de canales 1 y 2 a 48 kHz / 24 bits con rango dinámico > 90 dB.
Conversión de Relación de Aspecto: Modos Letterbox 16:9 a 4:3 y Pan & Scan seleccionables mediante microinterruptores.
Puerto de Control y Mantenimiento: 1x Puerto Mini-USB para conexión a PC, ajuste fino de imagen y actualización de firmware.
Material y Acabado del Chasis: Carcasa monobloque de aleación de aluminio con refrigeración por convección pasiva.
Consumo de Energía y Alimentación: Tensión de entrada DC 12V con conector roscado; consumo eléctrico moderado de 7.2 W.
Dimensiones Mecánicas: 85 mm (ancho) x 137 mm (profundidad) x 43 mm (altura).
Peso del Chasis: 0.4 kg.
📦 Contenido del Paquete Oficial
- 1x Conversor y Escalador Broadcast 3G/HD/SD-SDI a VGA Datavideo DAC-60.
- 1x Fuente de alimentación oficial DC 12V con tuerca de seguridad roscada.
- 1x Cable de corriente europeo para toma de enchufe estándar.
- 1x Manual de instrucciones rápido y documentación de garantía oficial Datavideo en España.
Para descargar la utilidad de configuración para PC, tablas de compatibilidad y esquemas de pines, visita la página oficial del Datavideo DAC-60 en Datavideo.
| Conexión / Interfaz | Especificación Técnica y Rendimiento |
|---|---|
| Entrada de Vídeo 3G/HD/SD-SDI | 1x Conector BNC hembra de 75 Ohmios con ecualización automática de cable coaxial. Compatible con tasas de 2.97 Gbps, 1.485 Gbps y 270 Mbps. |
| Salida de Bucle SDI Activa | 1x Conector BNC hembra de 75 Ohmios con circuito Re-clocking que elimina el jitter y regenera la señal para monitorización técnica o encadenamiento. |

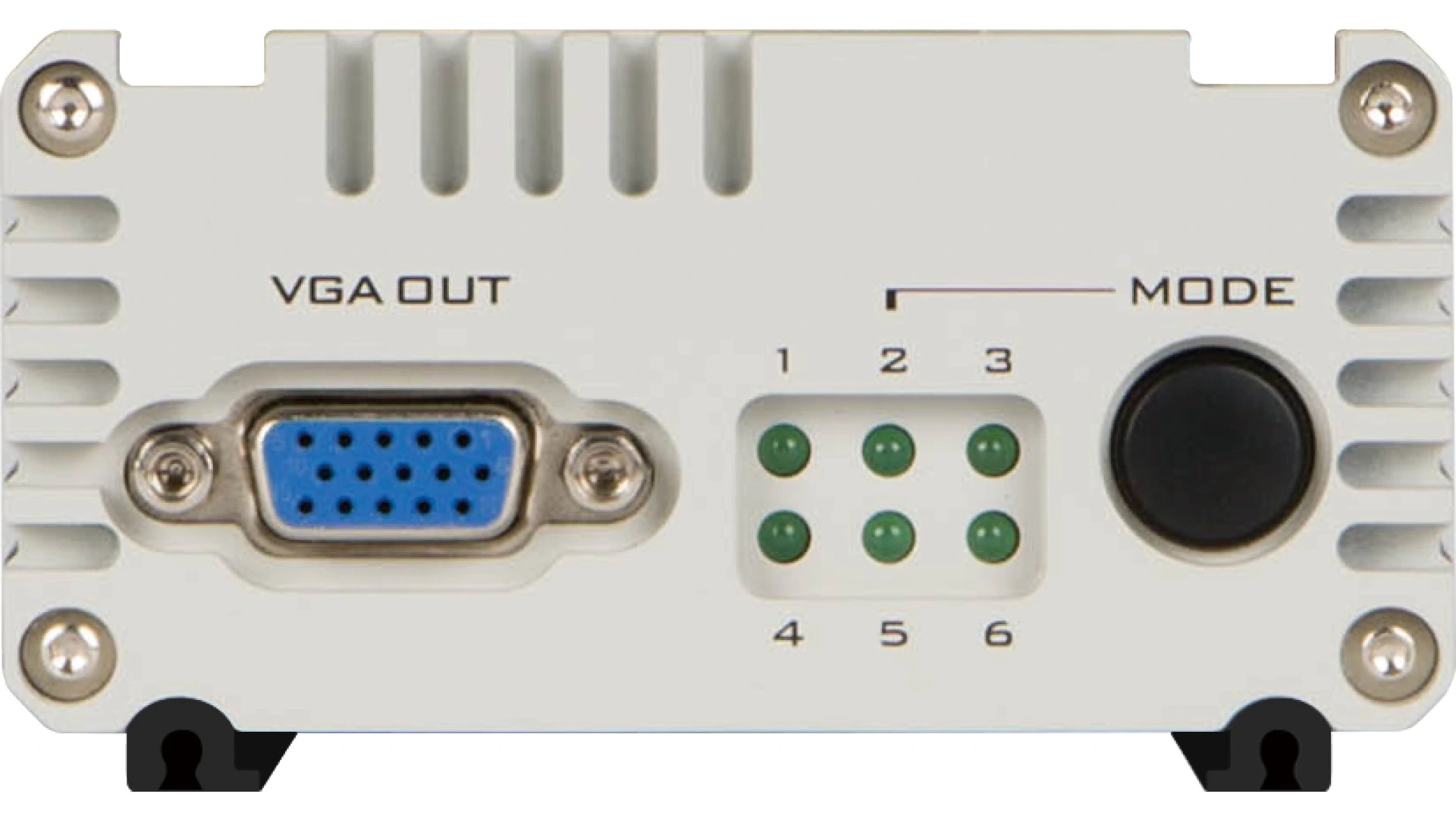

| Salida de Vídeo VGA (RGBHV) | 1x Conector D-Sub de 15 pines hembra. Entrega señal gráfica RGB analógica con sincronismos separados (H/V) escalada a la resolución seleccionada. |
| Salidas de Audio Analógicas RCA | 2x Conectores RCA hembra (Estéreo L/R). Suministran la mezcla de audio desembebida de los canales 1 y 2 del flujo SDI a nivel de línea. |
| Puerto de Conexión USB | 1x Mini-USB para gestión remota de parámetros, calibración de color y actualización de firmware mediante el software Datavideo DAC Setup Utility. |
| Entrada de Alimentación Eléctrica DC | 1x Jack coaxial DC 12V con rosca de fijación mecánica para evitar desconexiones accidentales durante eventos en vivo. |
| Parámetro Técnico | Rendimiento Certificado Oficial |
|---|---|
| Normas SDI Soportadas | SMPTE 424M / 425M (3G-SDI Nivel A y B), SMPTE 292M (HD-SDI) y SMPTE 259M (SD-SDI). |
| Formatos de Vídeo SDI de Entrada | 1080p (60/59.94/50 Hz), 1080i (60/59.94/50 Hz), 720p (60/59.94/50 Hz), 576i (PAL) y 480i (NTSC). |
| Resoluciones de Salida Gráfica VGA | 800×600, 1024×768, 1280×720, 1280×768, 1280×1024, 1366×768, 1400×1050, 1600×1200, 1920×1080 y 1920×1200 a 60 Hz. |
| Espacio de Color y Salida RGB | Entrada YUV 4:2:2 convertida a RGBHV analógico a 8 bits por canal con alta precisión de DACs internos. |
| Alcance Coaxial en Entrada SDI (Belden 1694A) | Hasta 100 metros en 3G-SDI; hasta 200 metros en HD-SDI; hasta 300 metros en SD-SDI. |
| Respuesta de Frecuencia de Audio Analógico | 20 Hz a 20 kHz (+/- 0.5 dB); nivel de salida nominal de 0 dBu; relación señal/ruido > 90 dB. |
| Alimentación y Eficiencia Energética | DC 12V / 1A (alimentador europeo 100-240V AC incluido); consumo de potencia de tan solo 7.2 W. |
| Dimensiones Físicas y Peso | 85 x 137 x 43 mm (ancho x profundidad x altura); peso del dispositivo de 0.4 kg. |
| Compatibilidad de Bastidor | Totalmente integrable en bastidores de 19″ mediante kits de montaje Datavideo RMK-2 (2U) o RMK-1 (1U). |
