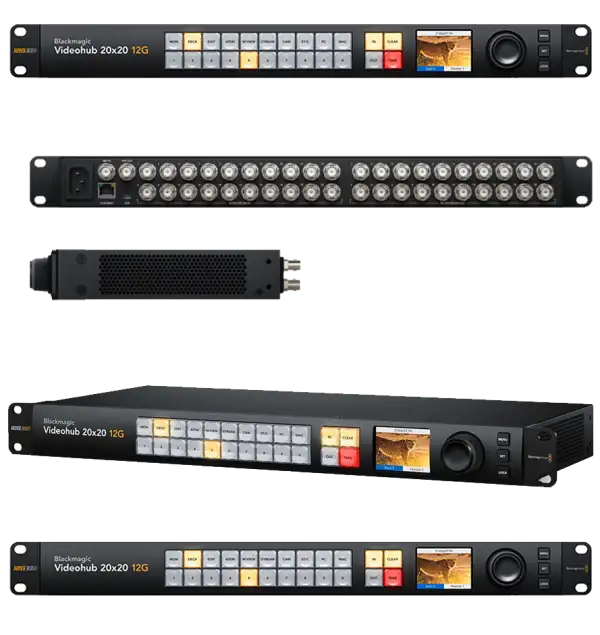

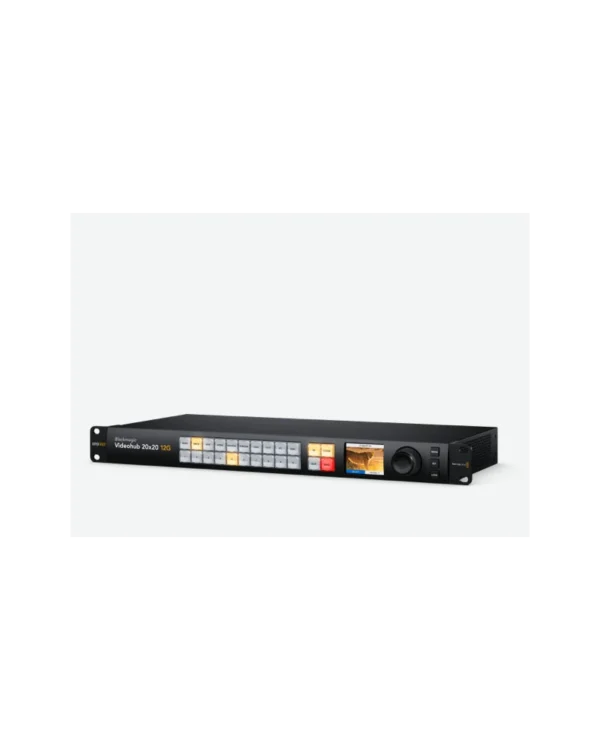

Blackmagic Videohub 20×20 12G
2.125,00 €
Blackmagic Videohub 20×20 12G
El Blackmagic Videohub 20×20 12G duplica la capacidad de enrutamiento en el mismo formato de 1 unidad de bastidor rack, ofreciendo 20 entradas y 20 salidas 12G-SDI de alto rendimiento. Diseñado para estudios de televisión de tamaño medio, salas de control máster y centros de postproducción con alta afluencia de señales, permite canalizar de forma instantánea cámaras, monitores, servidores de vídeo y pantallas de plató sin pérdidas de calidad y con total libertad multiformato.
DESCARGA BROCHURE: blackmagic-videohub-20×20-12g-techspecs
- Descripción

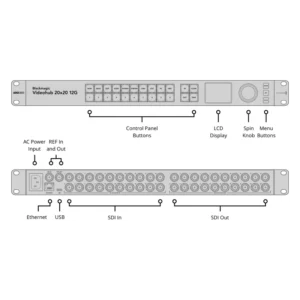

- Conexiones
- Especificaciones Técnicas
Descripción
Blackmagic Videohub 20×20 12G
El Blackmagic Videohub 20×20 12G duplica la capacidad de enrutamiento en el mismo formato de 1 unidad de bastidor rack, ofreciendo 20 entradas y 20 salidas 12G-SDI de alto rendimiento. Diseñado para estudios de televisión de tamaño medio, salas de control máster y centros de postproducción con alta afluencia de señales, permite canalizar de forma instantánea cámaras, monitores, servidores de vídeo y pantallas de plató sin pérdidas de calidad y con total libertad multiformato.
Máxima Densidad de Enrutamiento BNC en una Sola Unidad de Bastidor

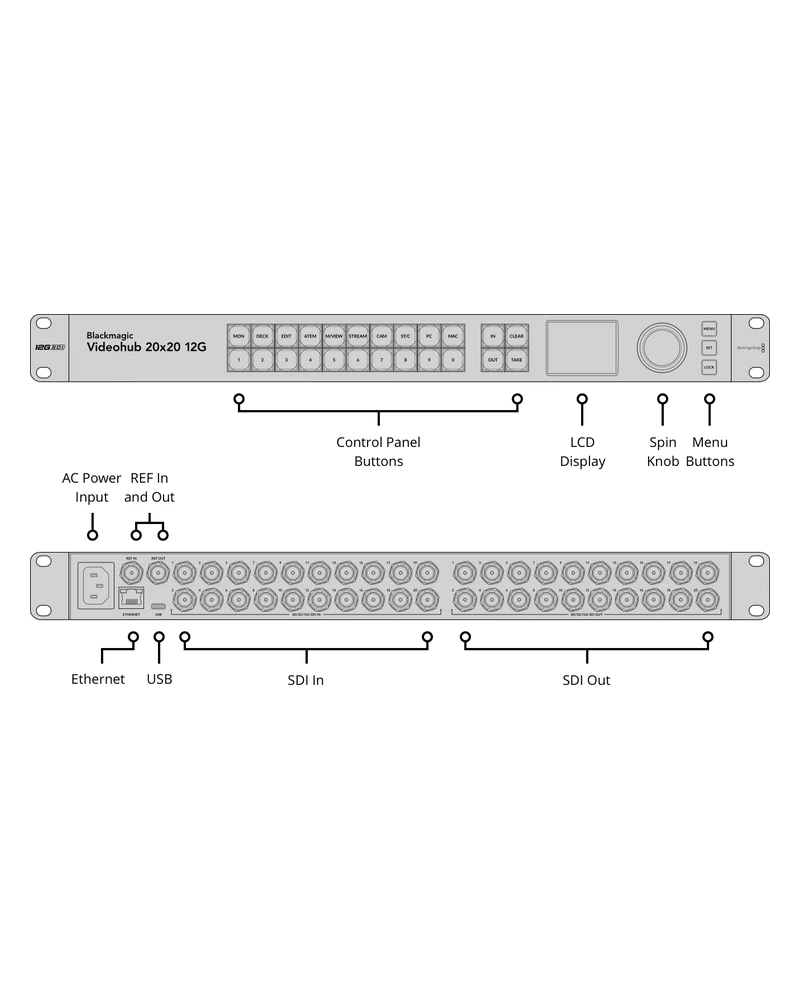

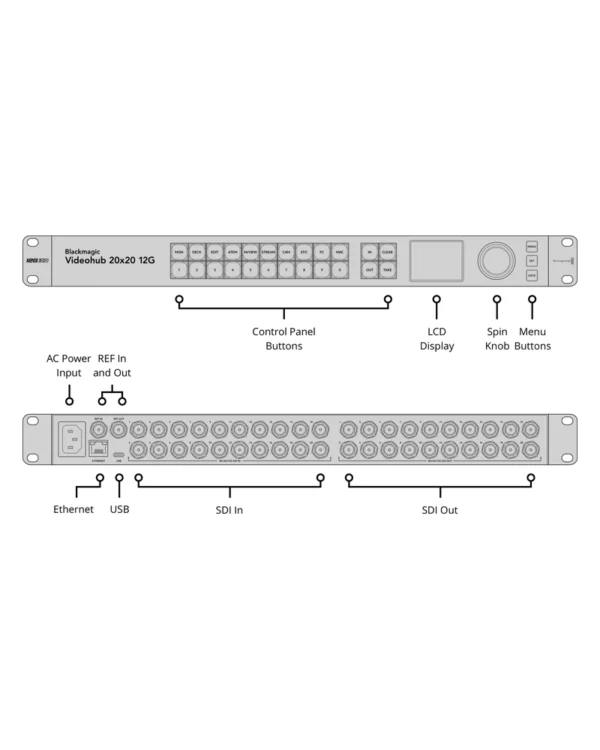

El chasis mecanizado del Videohub 20×20 12G representa una proeza de ingeniería al acomodar 40 conectores BNC 12G-SDI (20 entradas y 20 salidas) más bucle de sincronismo de referencia en la parte posterior de un equipo de 1U. Admite simultáneamente cualquier formato de vídeo digital desde 525i y 625i en definición estándar hasta 2160p60 en Ultra HD de máxima fluidez temporal.
Al conmutar fuentes con diferentes resoluciones, el equipo mantiene las conexiones de forma independiente sin alterar la frecuencia de reloj de las líneas adyacentes, aislando cada canal para evitar diafonías o interferencias electromagnéticas entre cables coaxiales de alta velocidad.
Distribución centralizada de 20 fuentes y 20 destinos en controles de realización y salas de postproducción.

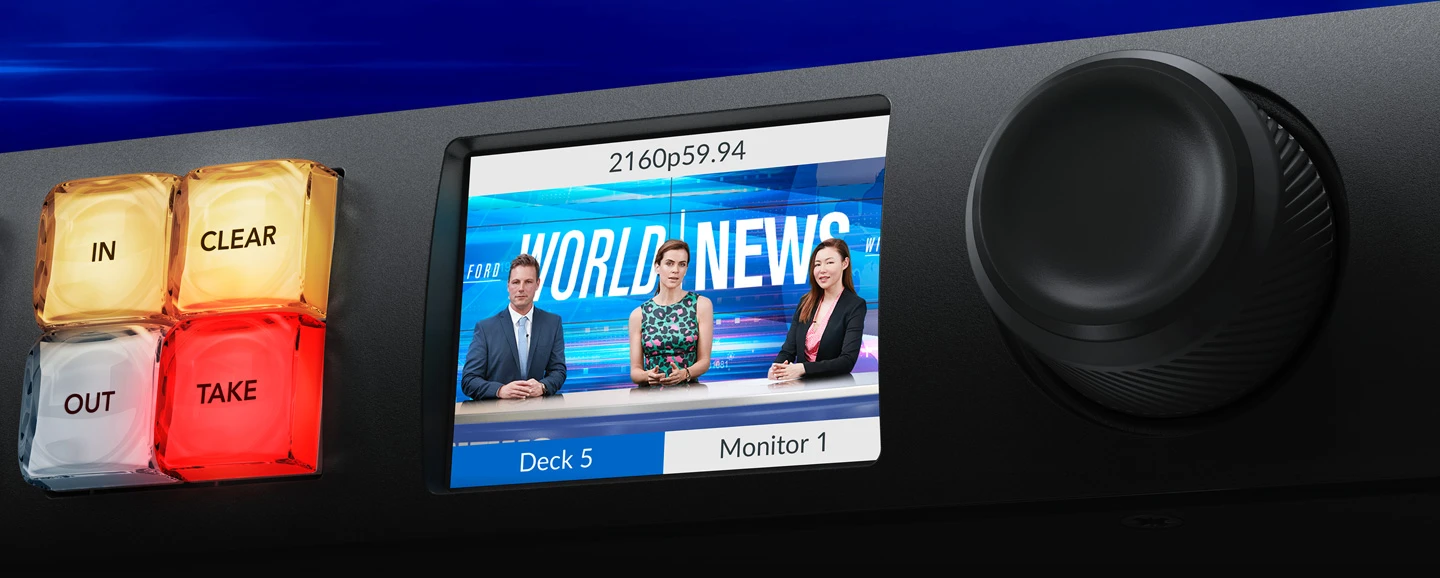

Supervisión Visual Avanzada y Control Táctil sin Desvíos
Diseño ergonómico que permite supervisar cualquier señal antes de lanzarla a emisión o proyección.

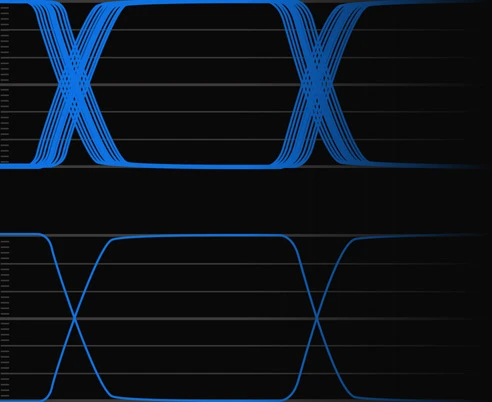

Resincronización de Señal Completa para Líneas de Larga Distancia
Cada una de las 20 salidas 12G-SDI cuenta con un circuito de regeneración de reloj (re-clocking) de nivel profesional. Este procesador digital analiza la señal entrante, reconstruye la forma de onda del pulso digital y elimina las fluctuaciones de fase (jitter) causadas por la atenuación del cable coaxial en recorridos técnicos extensos.
El resultado es una señal regenerada a la salida con la misma pureza electromagnética que en el origen, permitiendo interconectar salas técnicas distantes o escenarios exteriores sin requerir repetidores o amplificadores de línea adicionales.
Conmutación Silenciosa y Fiable 24 Horas al Día
Su sistema de ventilación de bajo nivel acústico canaliza el aire a través de los componentes críticos sin generar ruidos molestos en salas de postproducción o cabinas de audio. En caso de interrupción eléctrica repentina, la memoria no volátil conserva todas las rutas activas y las restablece al milisegundo al volver la alimentación.
Control Remoto por Software y Paneles Físicos en Red
Se conecta a la red corporativa mediante Ethernet para ser gestionada desde ordenadores, paneles Videohub Smart Control Pro o iPads. Su API de control basada en texto permite crear scripts de conmutación automatizados y macros personalizadas para eventos de gran complejidad.
📦 Contenido del paquete oficial:
- Matriz de conmutación Blackmagic Videohub 20×20 12G (formato bastidor rack 1U)
- Kit de bienvenida con código QR para descarga de software oficial y manual técnico

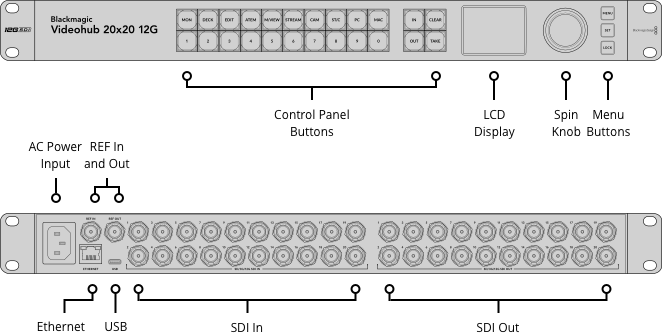

| Entradas de vídeo SDI | 20 x 12G-SDI BNC (HD, 3G, 6G y 12G-SDI) |
| Salidas de vídeo SDI | 20 x 12G-SDI BNC con resincronización automática (re-clocking) |
| Entrada de referencia | 1 x BNC para señales Black Burst y Tri-Sync |
| Salida de referencia | 1 x BNC con salida derivada en bucle |
| Control Ethernet | 1 x RJ-45 Gigabit Ethernet (10/100/1000 Base-T) |
| Configuración e interfaz | 1 x USB-C para configuración y utilidades |
| Velocidades de transmisión SDI | Detección automática de señales SD, HD, 3G, 6G y 12G-SDI en cada entrada |
| Resincronización de señal (Re-clocking) | Presente en todas las salidas SDI para supresión de jitter |
| Latencia de conmutación | Cero latencia absoluta (conmutación matricial pura por hardware) |
| Formatos compatibles | SD (525i, 625i), HD (720p, 1080i, 1080p hasta 60 fps), 2K DCI, Ultra HD (2160p hasta 60 fps) |
| Muestreo y precisión de color | 4:2:2 y 4:4:4 de 10 y 12 bits para máxima fidelidad cromática |
| Espacio cromático | YUV o RGB automático según la fuente conectada |
| Audio digital embebido | Hasta 16 canales de audio digital por cada línea SDI |
| Control y configuración | Panel frontal integrado, red Ethernet, USB-C y software Videohub Control |
| Alimentación eléctrica | Fuente interna universal 100 – 240 V CA (doble redundante en modelos 80×80 y 120×120) |
| Garantía oficial | 3 años de garantía limitada oficial de Blackmagic Design (1 año en serie Mini) |
