Descripción

Blackmagic Audio Monitor 12G G3

Ingeniería acústica con doble subwoofer y chasis de aluminio mecanizado

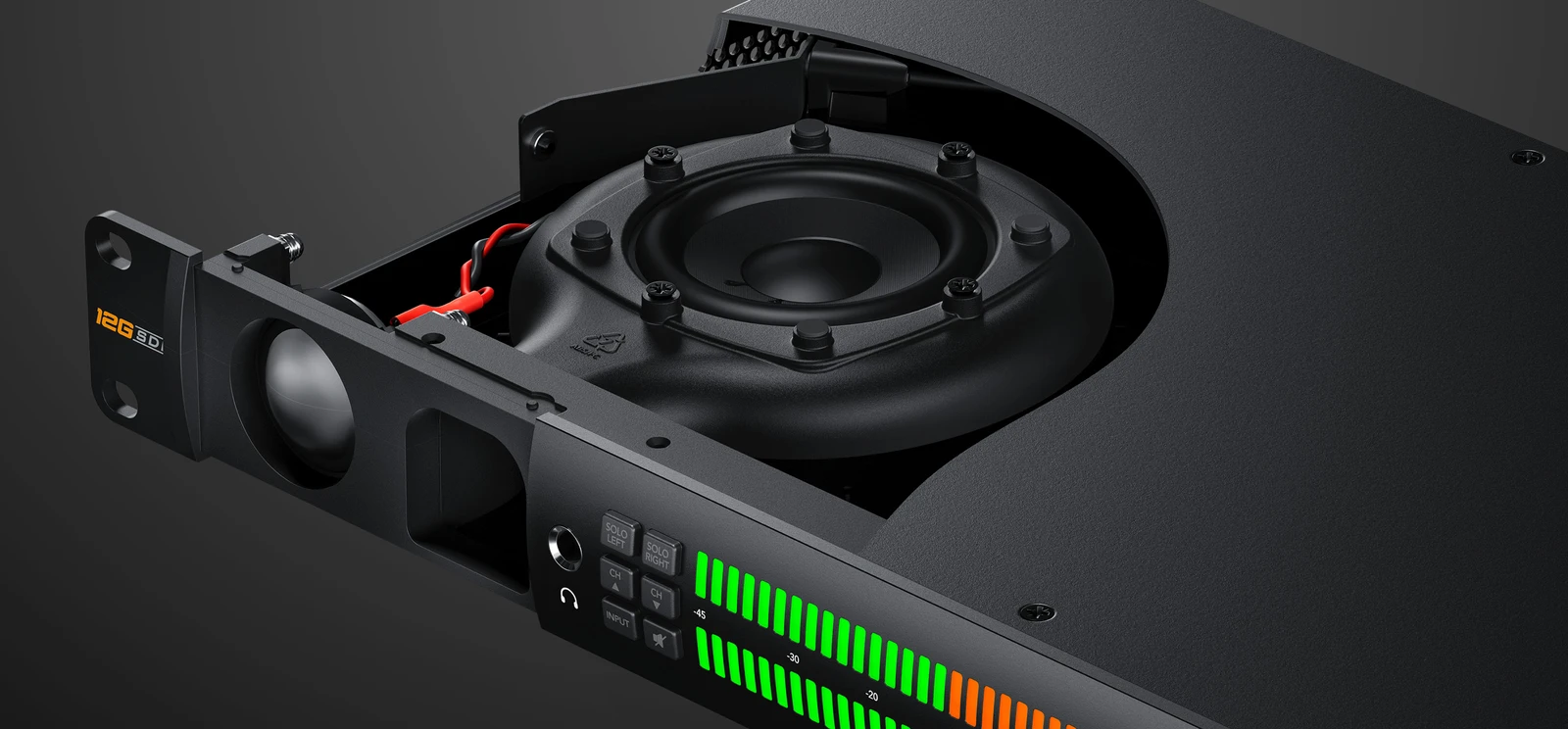

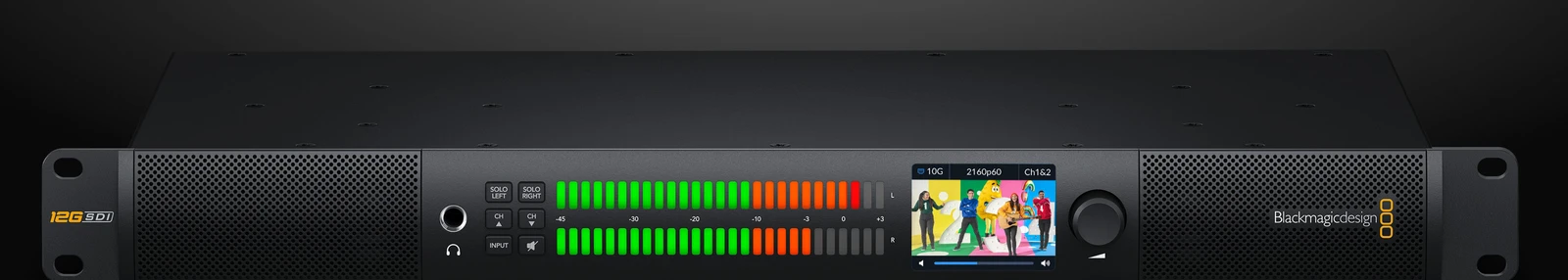

Fabricado a partir de bloques sólidos de aluminio mecanizado con acabado anodizado en negro profundo, el armazón del Blackmagic Audio Monitor 12G G3 ofrece una rigidez estructural extraordinaria que elimina por completo las resonancias mecánicas y la distorsión por vibración acústica, incluso al trabajar a niveles de presión sonora (SPL) muy elevados. En su interior, un filtro de cruce activo de dos vías (*two-way crossover*) separa con precisión quirúrgica las frecuencias medias y agudas hacia sus transductores frontales, mientras que dos potentes altavoces de subgraves independientes reproducen el extremo inferior del espectro con una pegada, calidez y claridad inéditas en un equipo de 1U de rack. Además, su procesador digital de señal (DSP) ecualiza múltiples bandas de frecuencia en tiempo real para garantizar una curva de respuesta plana y fidedigna incluso en entornos ruidosos de realización en directo.

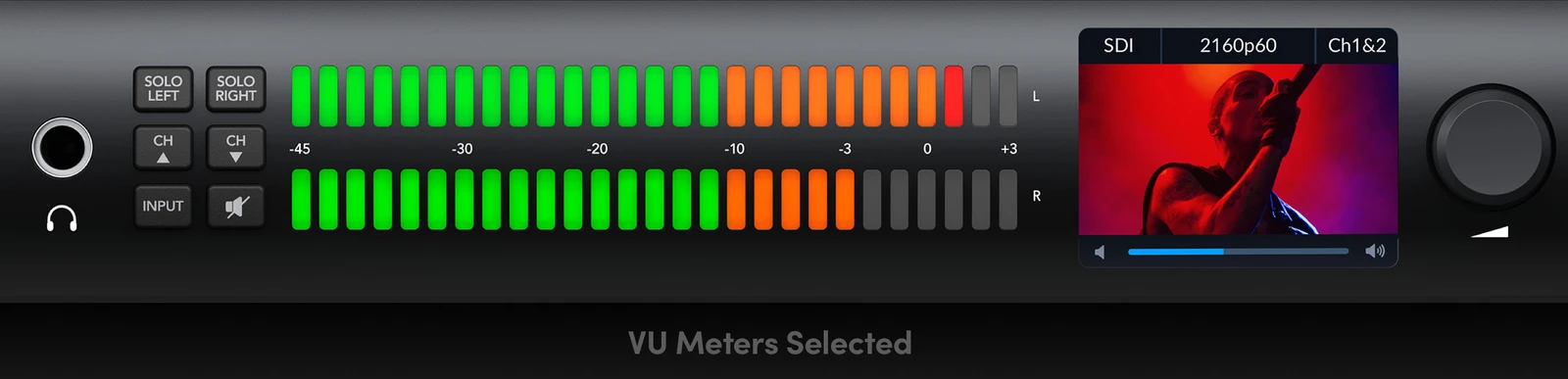

Medición de precisión broadcast: VU, PPM (EBU y BBC) y Sonoridad LUFS

Para garantizar el estricto cumplimiento de las normativas internacionales de radiodifusión, el panel frontal incorpora dos grandes vúmetros formados por 54 segmentos individuales con ledes RGB de alto brillo (2 x 27 segmentos) alojados en cavidades mecanizadas independientes que impiden cualquier contaminación o rebase lumínico entre niveles adyacentes. El color y la balística de respuesta se adaptan dinámicamente al estándar seleccionado por el ingeniero: Vúmetro tradicional (VU -20 dBFS y -18 dBFS), medidor de picos de programa PPM EBU (-20/-18 dBFS), PPM BBC (-20/-18 dBFS), Sonoridad EBU (+9 y +18) y Sonoridad LUFS (+9 y +18 con ponderación K). El equipo incluye un juego completo de escalas autoadhesivas intercambiables para identificar visualmente los decibelios y umbrales exactos de cada norma.

Controles táctiles retroiluminados y pantalla LCD a color integrada

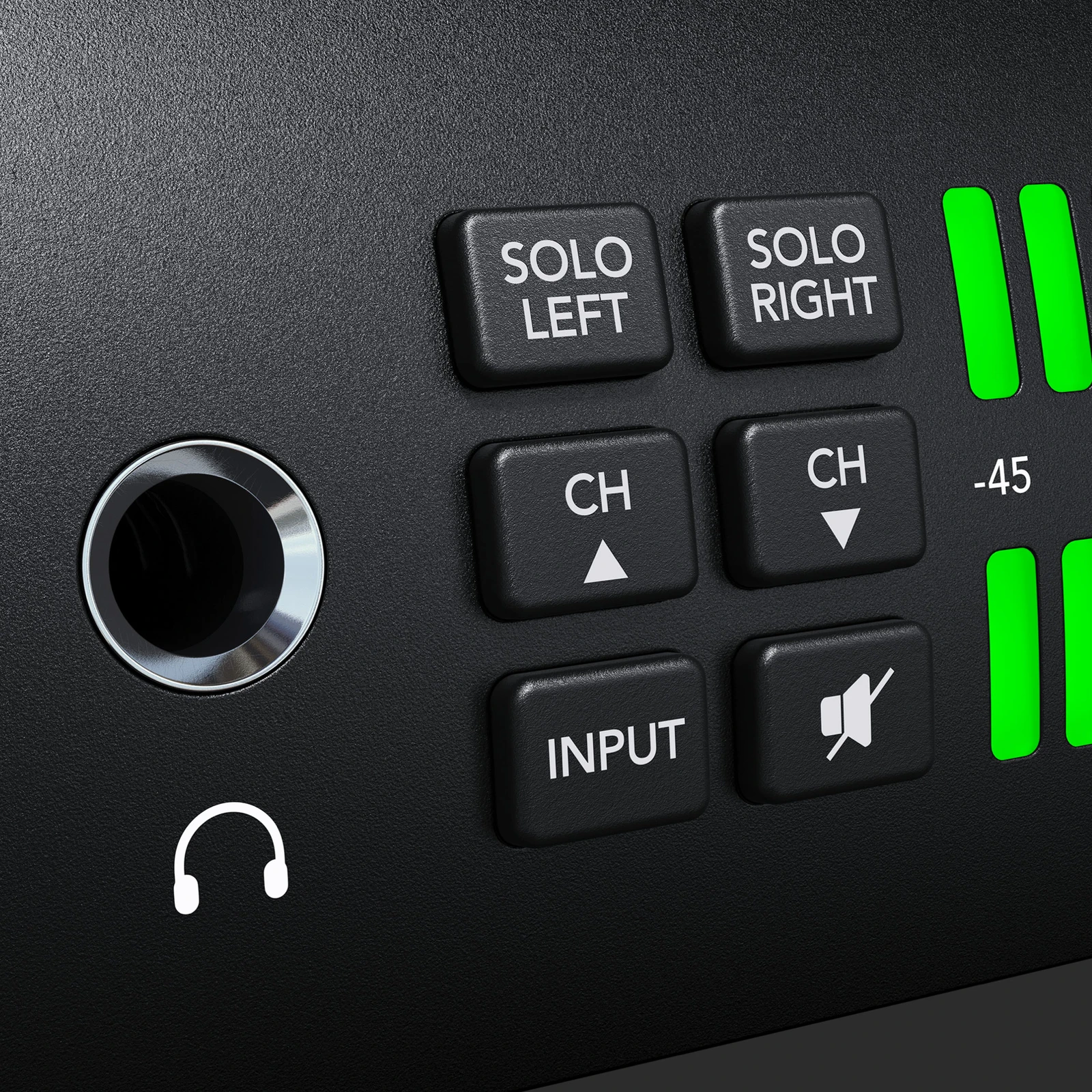

El panel de control frontal ha sido diseñado para operar con rapidez e intuición en salas técnicas con iluminación tenue. Su pantalla LCD a color de 2.2 pulgadas muestra en todo momento el vídeo en directo procedente de las entradas 12G-SDI o IP SMPTE-2110, junto con telemetría detallada de la fuente activa, el formato y velocidad de fotogramas del vídeo, el par de canales de audio embebido seleccionado y la escala de medición vigente. A su derecha, una botonera retroiluminada permite conmutar instantáneamente entre entradas (12G-SDI, IP 2110, AES/EBU, XLR Analógico o HiFi RCA), aislar la escucha exclusiva del canal izquierdo (L) o derecho (R), navegar por los 16 canales de audio integrados, silenciar los altavoces (*Mute*) o ajustar el nivel mediante una suave rueda rotatoria de desplazamiento, complementada por una toma frontal de auriculares de 6.35 mm (1/4″).

Salida HDMI 2.0 4K para grandes pantallas y compatibilidad completa con HDR

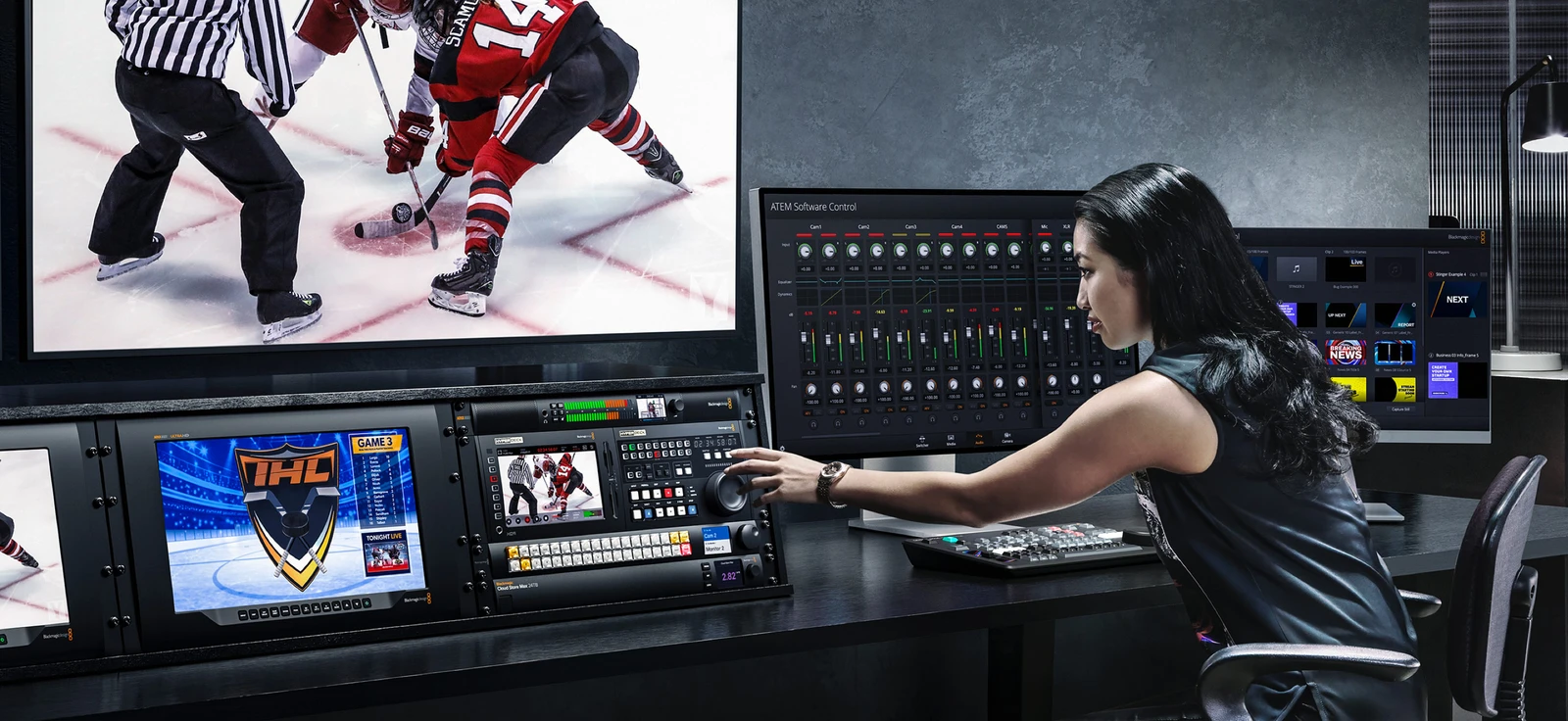

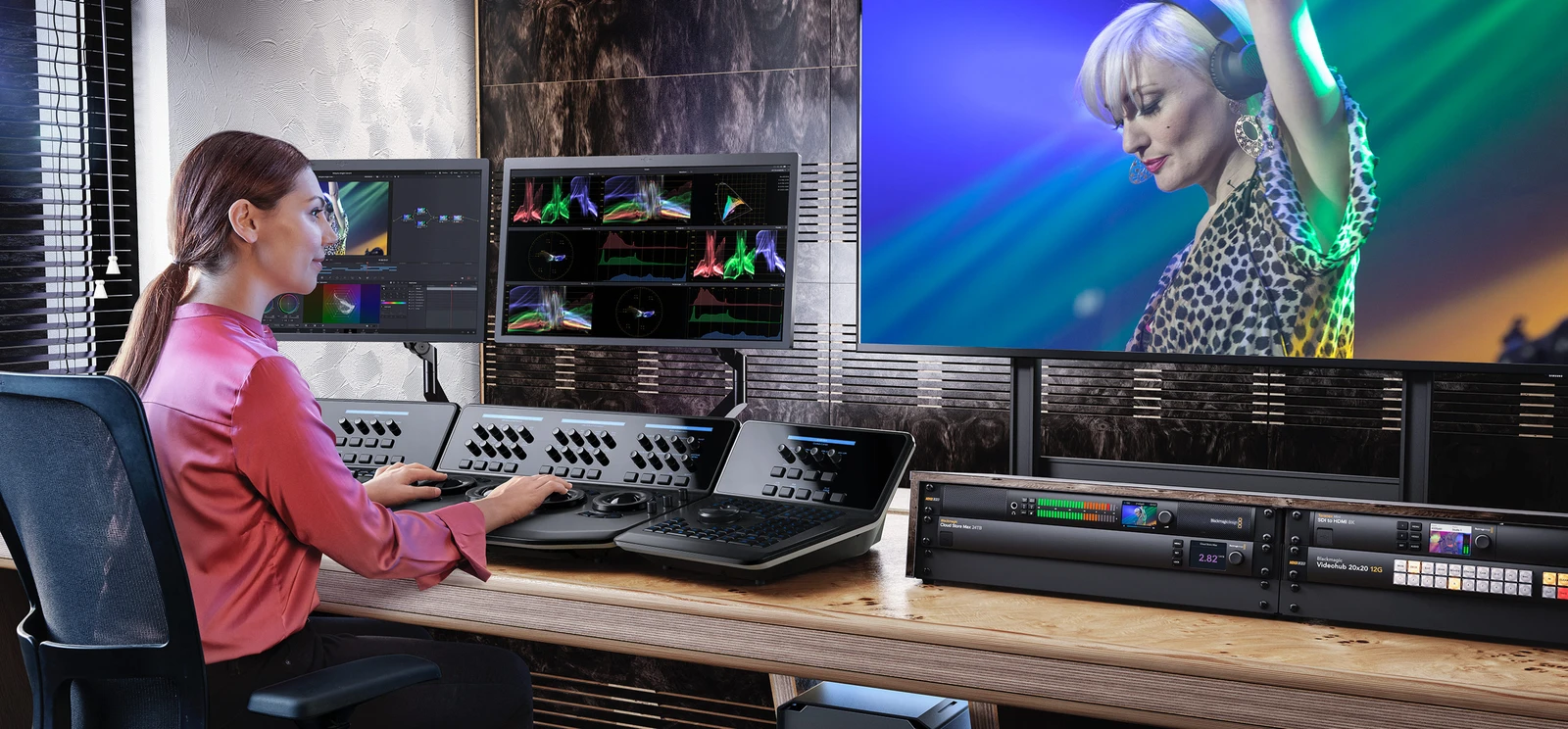

Más allá de su función como referencia acústica, el equipo actúa como un puente de monitorización audiovisual completo para salas de realización y cabinas de sonido. Su salida HDMI 2.0 convierte automáticamente cualquier señal recibida por las entradas 12G-SDI o IP SMPTE-2110 para visualizarla a pantalla completa en televisores y monitores profesionales de gran formato en resoluciones SD, HD y Ultra HD 4K, transportando hasta 8 canales de audio digital integrado. Asimismo, es plenamente compatible con flujos de trabajo de alto rango dinámico (HDR), procesando metadatos estáticos PQ y Hybrid Log Gamma (HLG) mediante los estándares SMPTE ST2108-1, ST2084 y ST425 tanto en espacios cromáticos Rec. 709 como en gamas amplias Rec. 2020.

Entradas profesionales XLR analógicas, AES/EBU digital y RCA HiFi

Para ofrecer una versatilidad absoluta frente a cualquier equipamiento de estudio, el panel posterior reúne todas las interfaces de audio analógicas y digitales tradicionales junto a las conexiones de vídeo de última generación. Dispone de dos entradas XLR de 3 pines para audio analógico balanceado de nivel profesional con bajísimo piso de ruido, una entrada XLR dedicada para audio digital AES/EBU balanceado de 110 Ω (2 canales), y dos conectores RCA no balanceados (izquierdo y derecho) ideales para conectar reproductores domésticos, ordenadores o fuentes musicales de consumo (*HiFi*). Todas las entradas son seleccionables al instante desde el frontal con muestreo interno de 24 bits a 96 kHz.

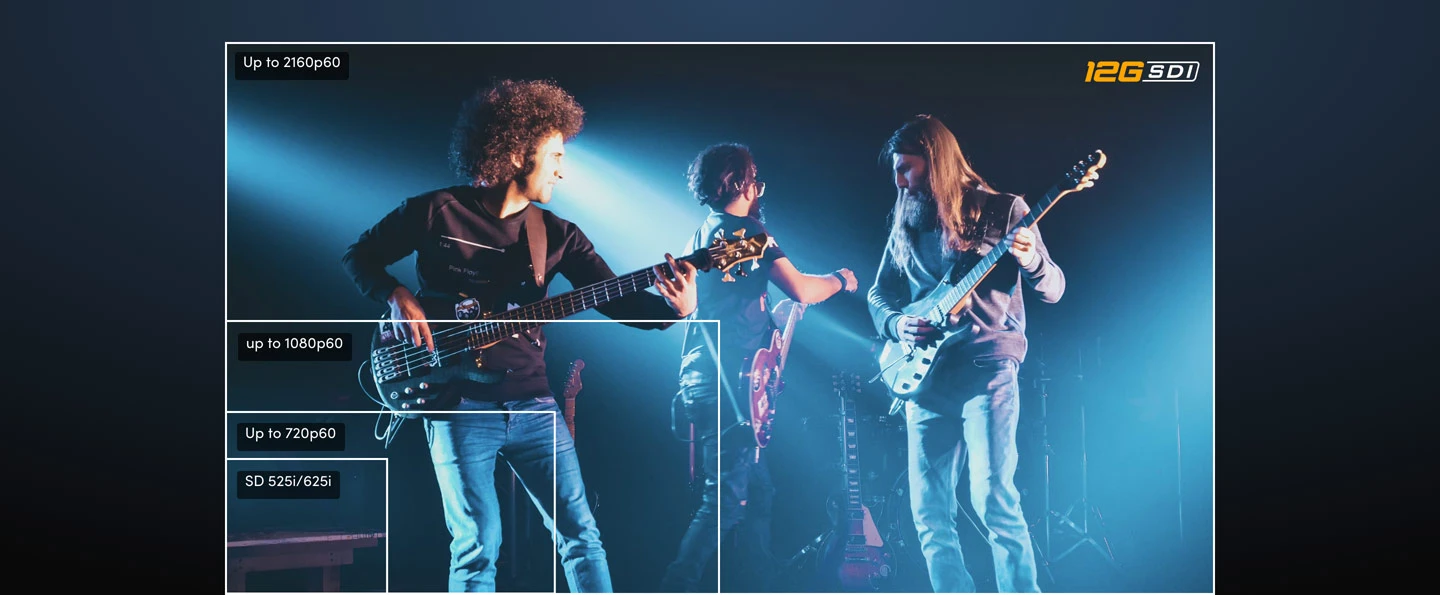

Tecnología 12G-SDI multitasa hasta 2160p60, gestión remota y fuente interna universal

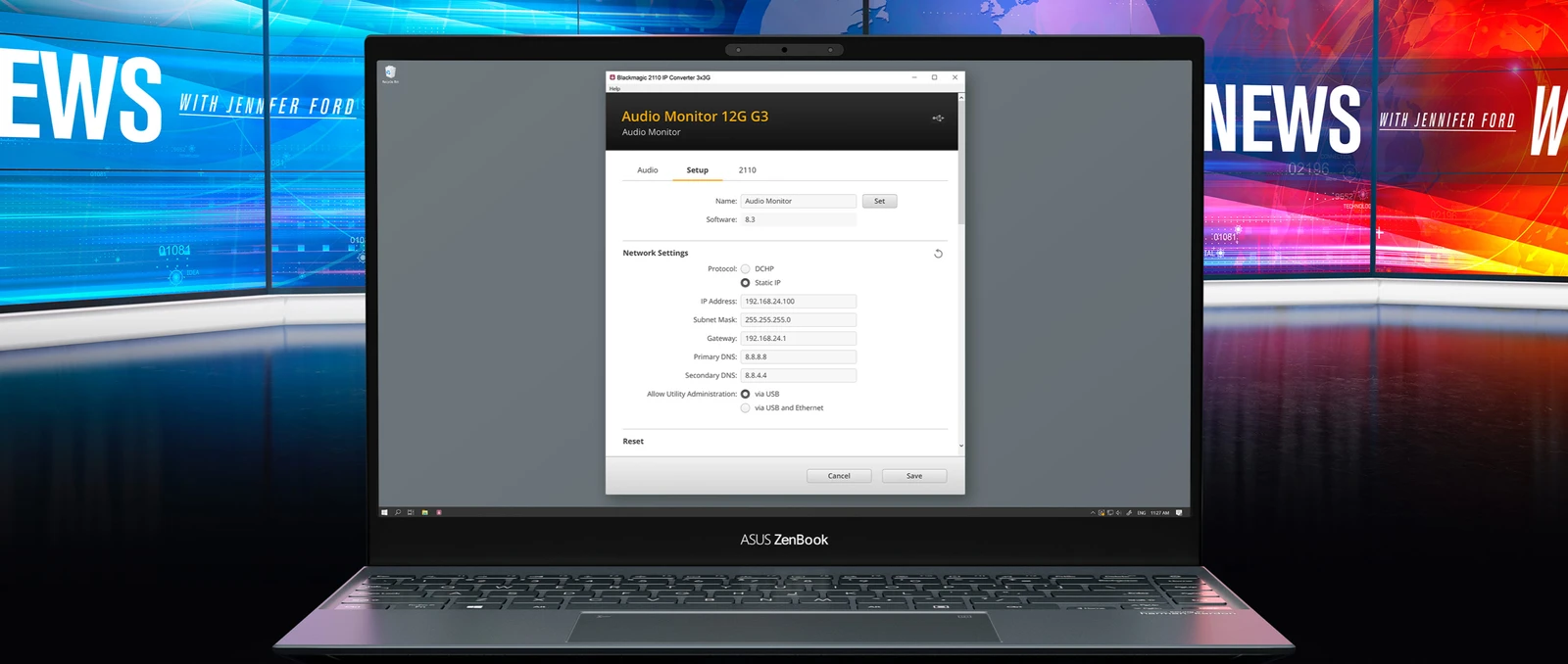

Su interfaz 12G-SDI con salida derivada resincronizada (loop out) conmuta automáticamente entre estándares SD, HD, 3G-SDI (Nivel A y B), 6G-SDI y 12G-SDI, admitiendo todos los formatos televisivos y cinematográficos desde NTSC/PAL hasta 1080p60, 2K DCI y Ultra HD / 4K DCI hasta 2160p60, permitiendo extraer y auditar cualquiera de los 16 canales de audio embebido. Además, el equipo puede configurarse y actualizarse a distancia mediante Ethernet o puerto USB-C utilizando la utilidad gratuita de Blackmagic para macOS y Windows, ofrece menús en 13 idiomas (incluido español) e integra una fuente de alimentación interna universal de 100-240 V CA con toma IEC estándar para eliminar transformadores externos en racks móviles.

Blackmagic Audio Monitor 12G G3

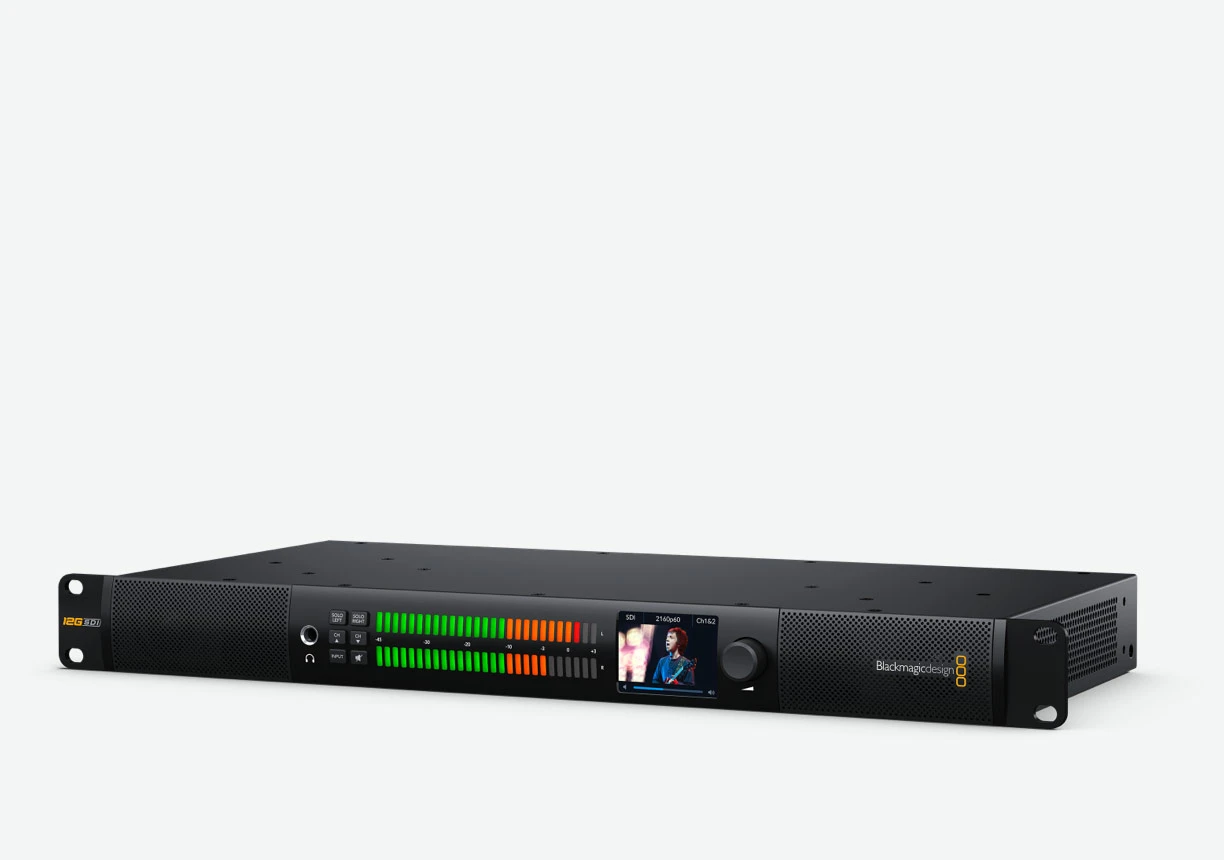

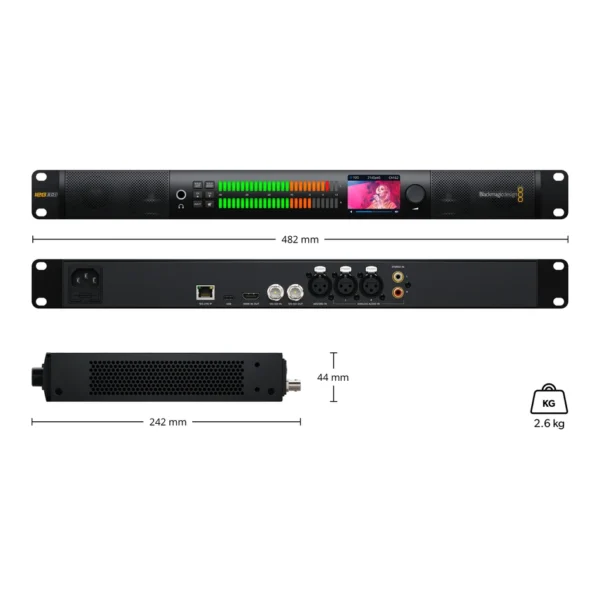

El Blackmagic Audio Monitor 12G G3 (referencia oficial HDL-AUDMON1RU12GG3) es el sistema de monitorización acústica y telemetría de nivel más avanzado de Blackmagic Design para entornos críticos de radiodifusión, unidades móviles, estudios de televisión en directo e instalaciones híbridas SDI/IP. Su arquitectura electroacústica en formato compacto de 1 unidad de rack (1U) combina transductores estéreo de rango medio-agudo con un filtro divisor de frecuencias de dos vías y dos altavoces independientes para frecuencias graves (subwoofers) impulsados por un amplificador digital de alta potencia. El resultado es una reproducción sonora cristalina, con graves profundos y el margen dinámico necesario para escuchar con total nitidez cualquier diálogo o mezcla musical incluso en controles de realización con elevado ruido ambiental.

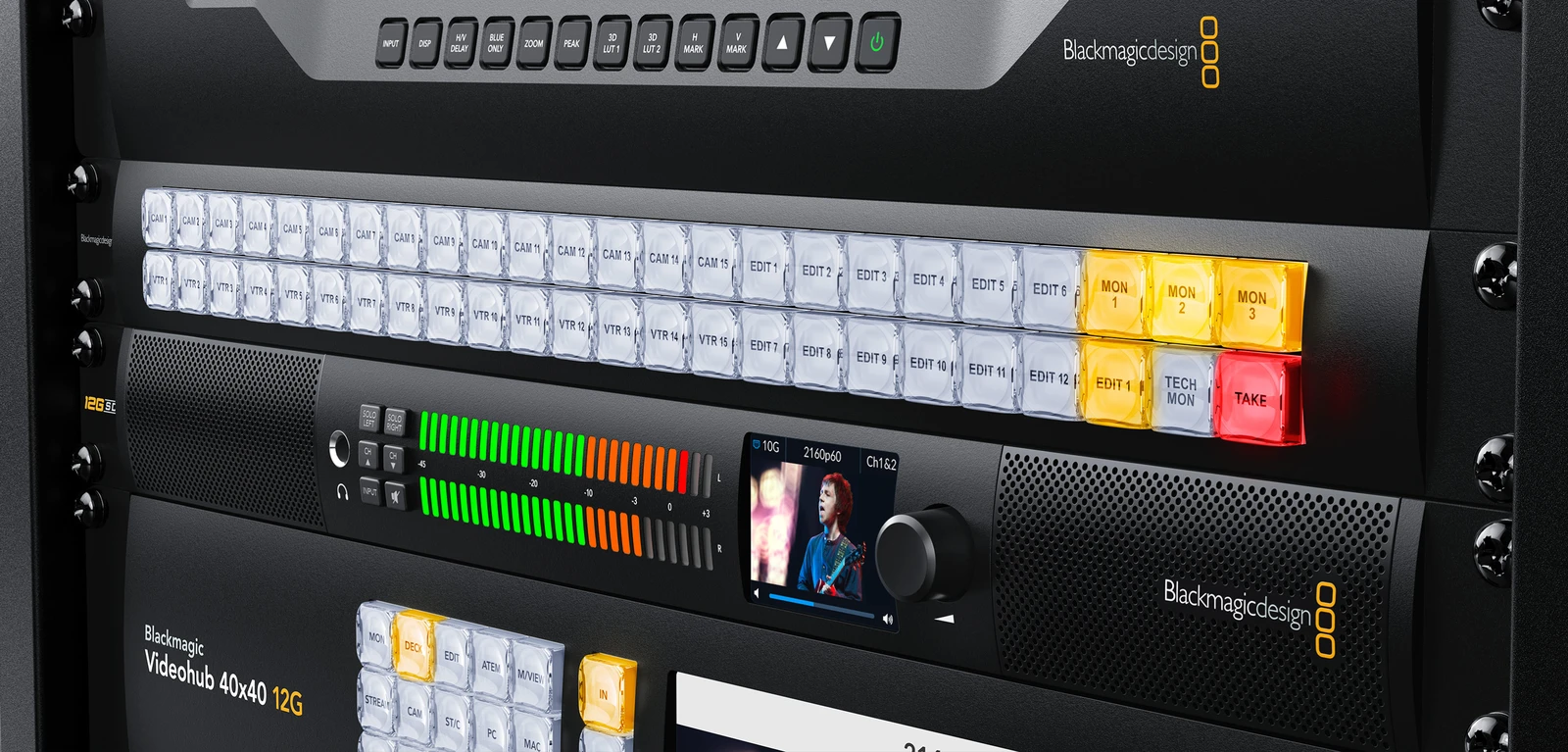

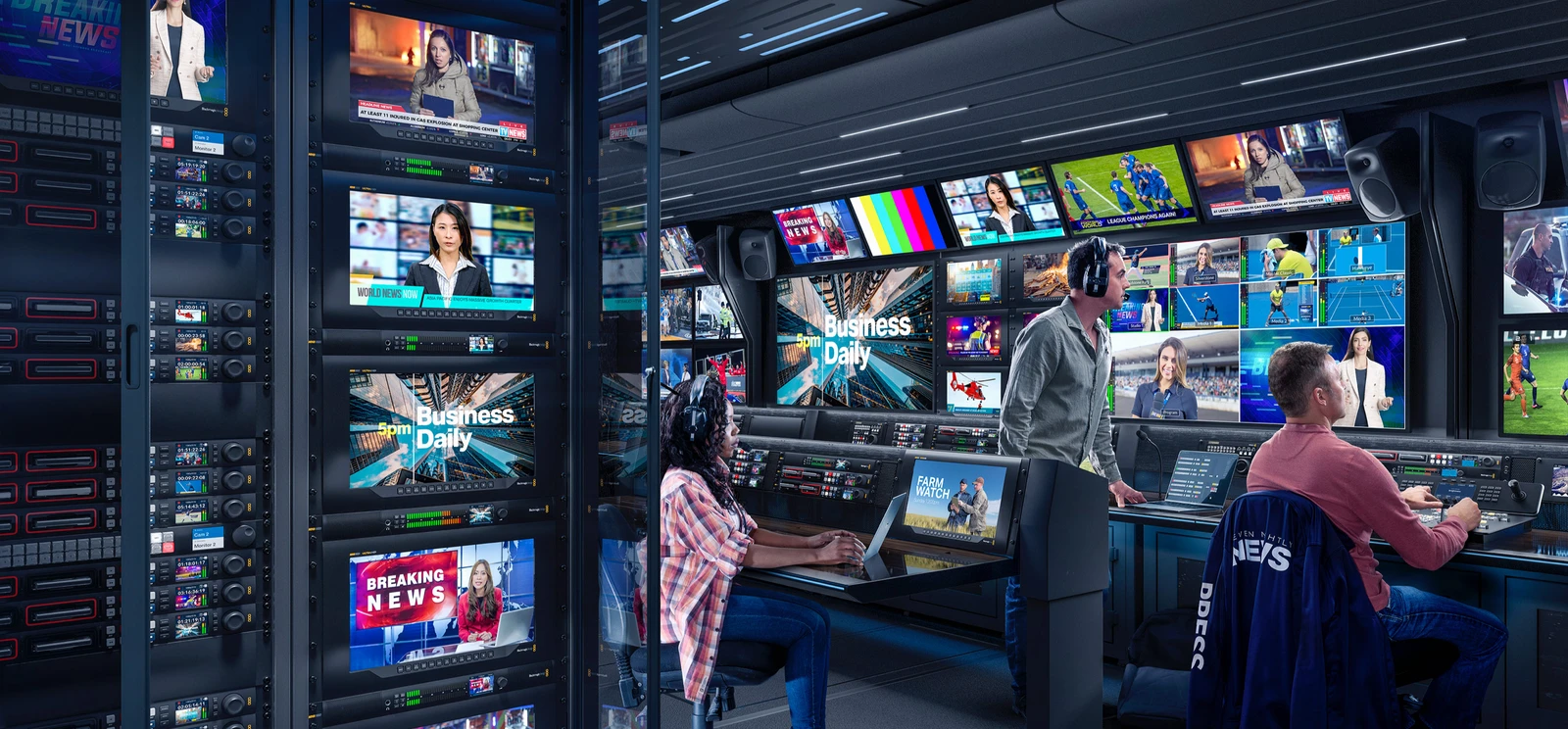

Esta tercera generación (G3) da un salto tecnológico decisivo al incorporar de serie tanto una entrada 12G-SDI multitasa (SD, HD, 3G, 6G y 12G-SDI hasta 2160p60) con salida derivada resincronizada como una conexión Ethernet 10GBASE-T compatible con el estándar IP SMPTE-2110 (vídeo sin compresión ST 2110-20, códec Blackmagic IP10 para Ultra HD a 60 f/s, audio PCM ST 2110-30, datos auxiliares ST 2110-40 y sincronismo PTP v2 IEEE 1588). Gracias a su compatibilidad nativa con los protocolos NMOS IS-04 e IS-05, el monitor se integra de forma transparente en matrices de conmutación IP virtuales, permitiendo enrutar cualquier flujo de la red hacia sus altavoces y su salida de vídeo con un solo clic.

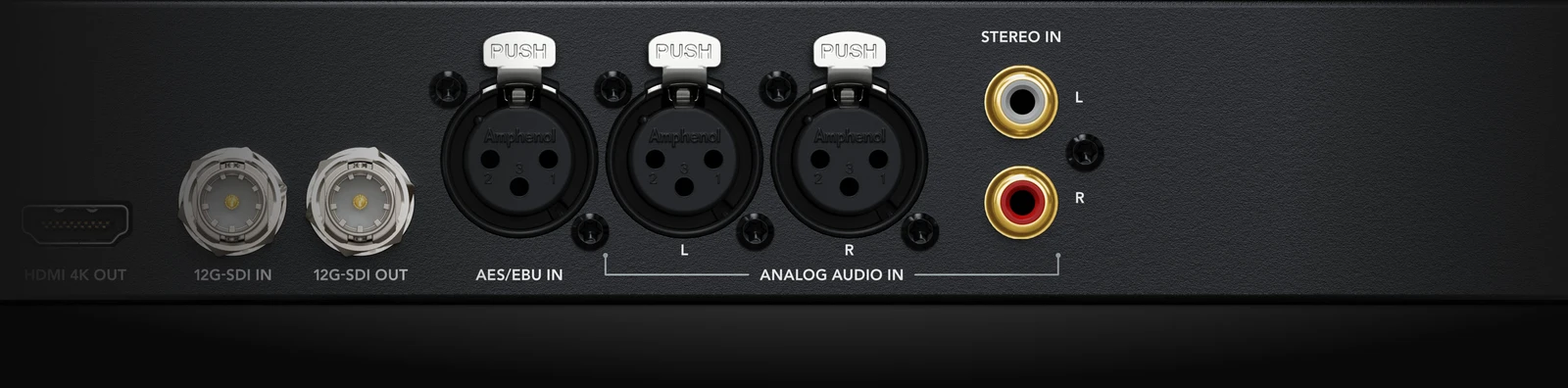

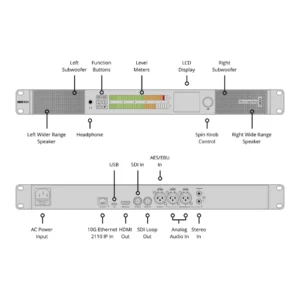

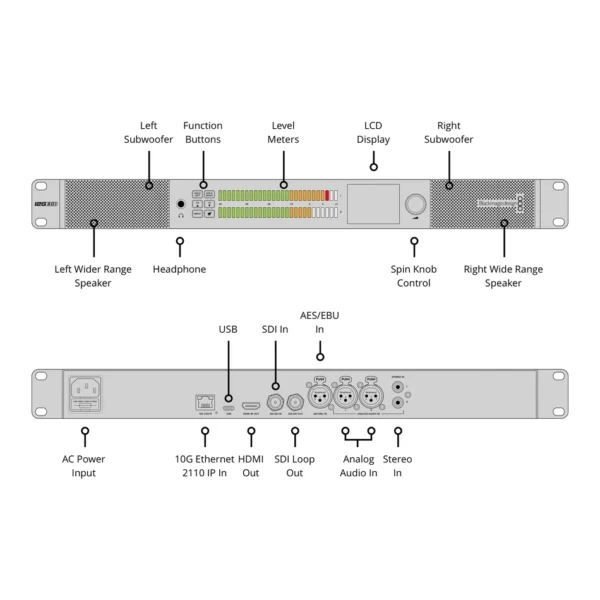

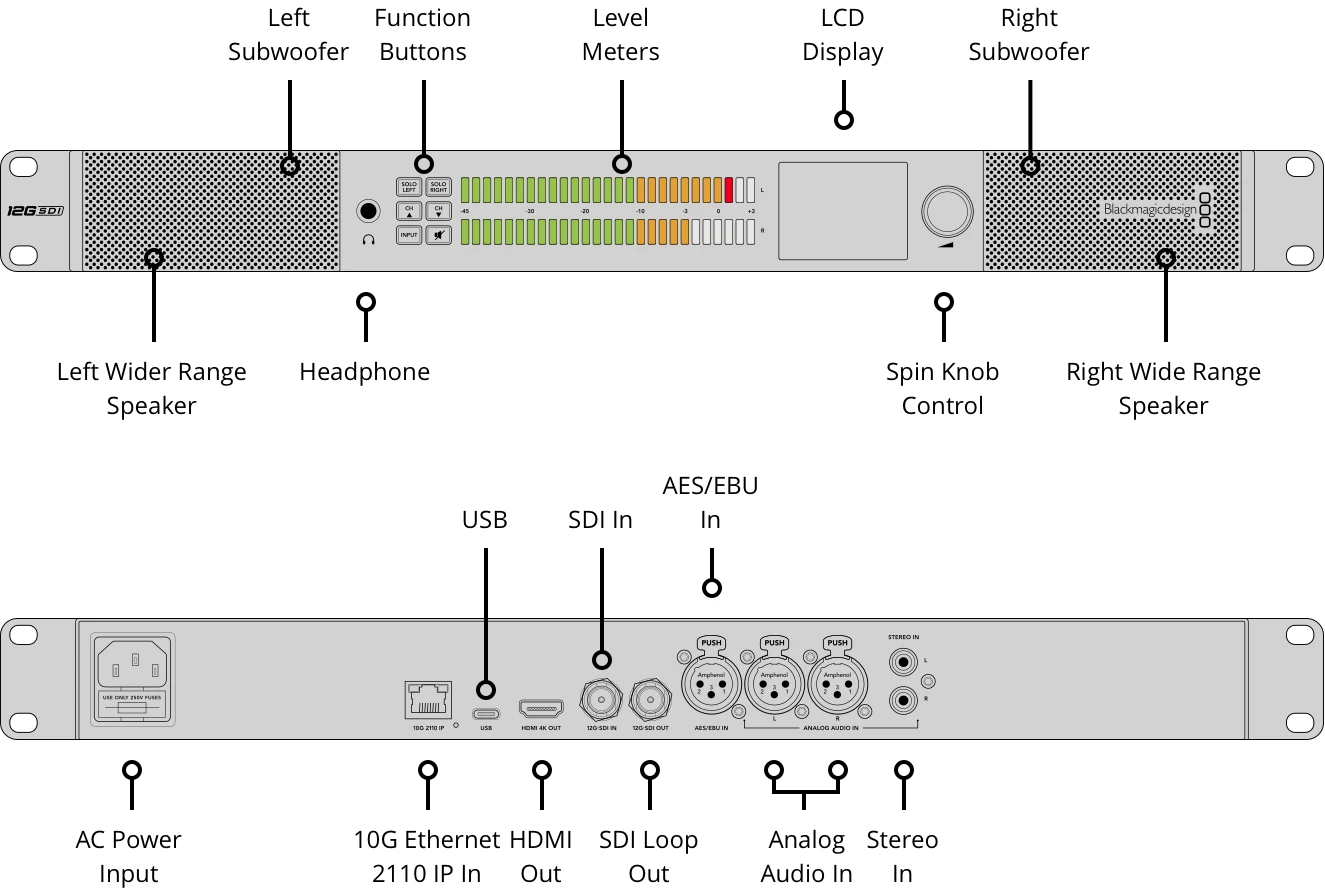

En su panel trasero, el Blackmagic Audio Monitor 12G G3 ofrece una conectividad exhaustiva: 2 entradas XLR de 3 pines para audio analógico balanceado, 1 entrada XLR para audio digital AES/EBU balanceado de 110 Ω, 2 conectores RCA de alta fidelidad (HiFi) para fuentes no balanceadas, entrada y salida en bucle 12G-SDI, puerto de red 10G Ethernet RJ-45, interfaz USB-C de configuración y una salida HDMI 2.0 de tamaño completo que permite conectar un televisor o monitor externo 4K HDR (compatible con PQ, HLG y Rec. 2020) para supervisar la imagen de la fuente SDI o IP seleccionada.

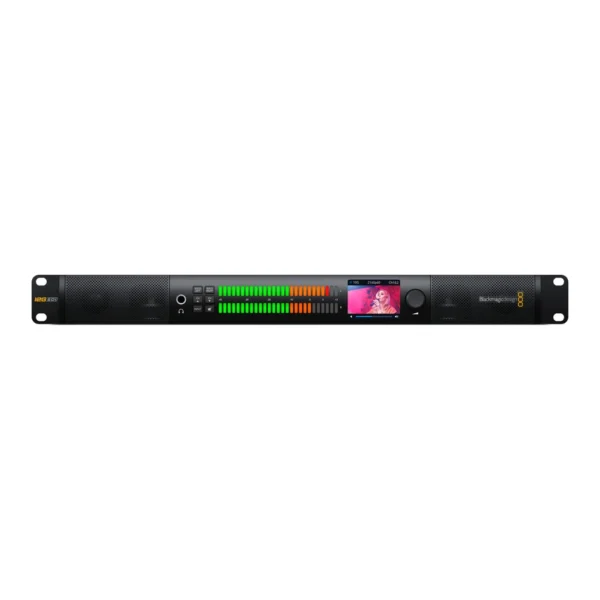

El panel frontal reúne una brillante pantalla LCD a color de 2.2 pulgadas (320 x 240) que muestra la señal de vídeo en vivo, el estándar detectado y los canales de audio activos, acompañada de dos vúmetros de precisión con 27 segmentos RGB aislados por canal (54 segmentos en total) configurables en balística VU, PPM (EBU o BBC) y sonoridad (EBU o LUFS con ponderación K). Completa su dotación con botones iluminados de selección de entrada, par de canales, escucha individual L/R, función Mute, rueda metálica de volumen, salida frontal de auriculares de 6.5 mm y fuente de alimentación universal interna de 100-240 V CA (55 W).

Blackmagic Audio Monitor 12G G3

DESCARGA BROCHURE: Ver Ficha Oficial de Blackmagic Audio Monitor 12G G3
