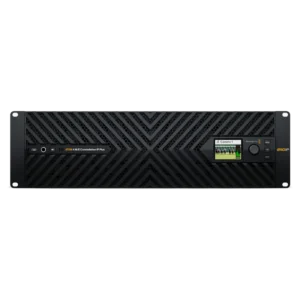

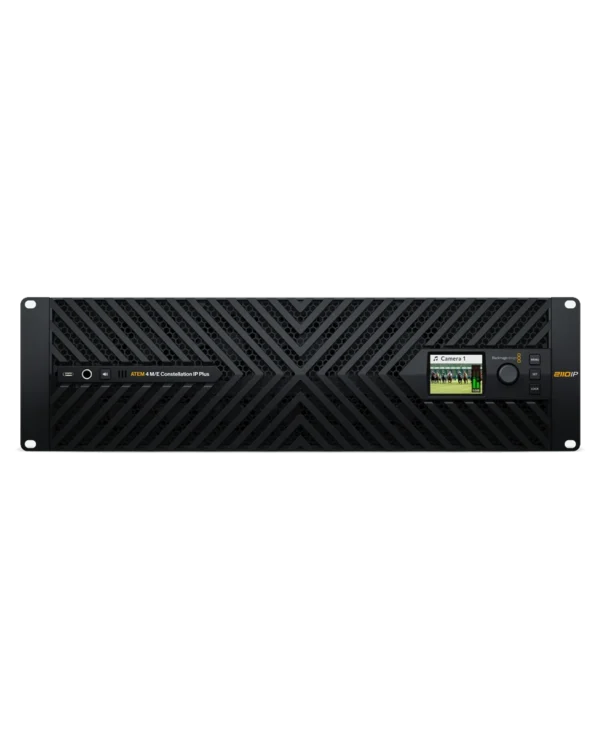

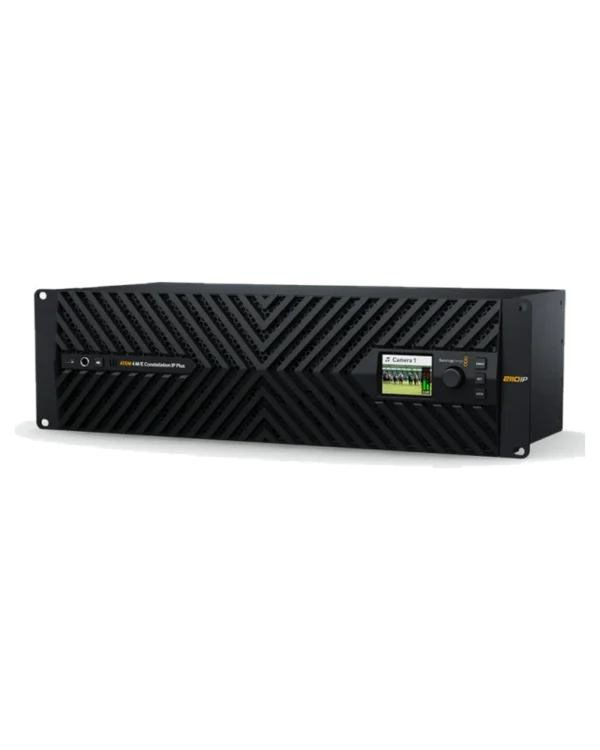

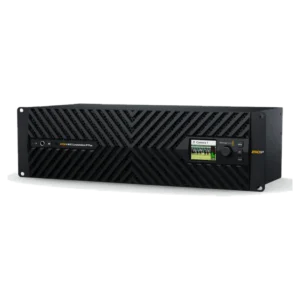

Blackmagic ATEM 4 M/E Constellation IP Plus
18.449,00 €
El Blackmagic ATEM 4 M/E Constellation IP Plus es el buque insignia definitivo de la realización televisiva sobre redes SMPTE-2110 IP de alta densidad. Diseñado para las cadenas de televisión y centros de retransmisión deportiva más exigentes del mundo, duplica la potencia de procesamiento IP de la gama, ofreciendo conectividad QSFP28 dual de 100G para flujos Ultra HD 4K masivos sin compresión, compatibilidad total con NMOS, sincronismo PTP de extrema precisión, 16 compositores cromáticos avanzados, 4 DVE y mezcla Fairlight de referencia.
- Descripción
- Conexiones
- Especificaciones técnicas
Descripción
Blackmagic ATEM 4 M/E Constellation IP Plus
El Blackmagic ATEM 4 M/E Constellation IP Plus se posiciona en la cúspide de la teledifusión sobre infraestructuras de red IP de ultra alta densidad. Diseñado específicamente para grandes cadenas de televisión y camiones de transmisión exterior de primer nivel, duplica la capacidad de procesamiento IP de la gama, ofreciendo conectividad dual QSFP28 de 100 Gbps para absorber decenas de flujos Ultra HD 4K no comprimidos bajo SMPTE ST 2110, sincronismo PTP de extrema precisión, compatibilidad total con NMOS IS-04/IS-05, 4 bancos M/E completos, 16 compositores cromáticos avanzados y doble fuente redundante.
Infraestructura Troncal IP de 100G para Grandes Cadenas y Emisoras
El modelo IP Plus incorpora un procesador FPGA de densidad extrema capaz de conmutar señales Ultra HD a 60 cuadros por segundo sin compresión a través de enlaces redundantes QSFP28 de 100 Gigabits por segundo. Al prescindir por completo de matrices de conmutación SDI voluminosas y cableados pesados, las señales de cámaras, servidores de repetición y grafismo circulan como flujos de datos puros bajo SMPTE ST 2110-20 (vídeo), 2110-30 (audio PCM de 24 bits) y 2110-40 (metadatos auxiliares).
Su reloj de sincronización maestro PTP cumple rigurosamente con el perfil SMPTE ST 2059-2, manteniendo una alineación temporal de nanosegundos entre sedes técnicas remotas y centros de producción centralizados.
Arquitectura de red de alta densidad sobre fibra óptica QSFP28 de 100 Gbps con conmutación sin bloqueo.

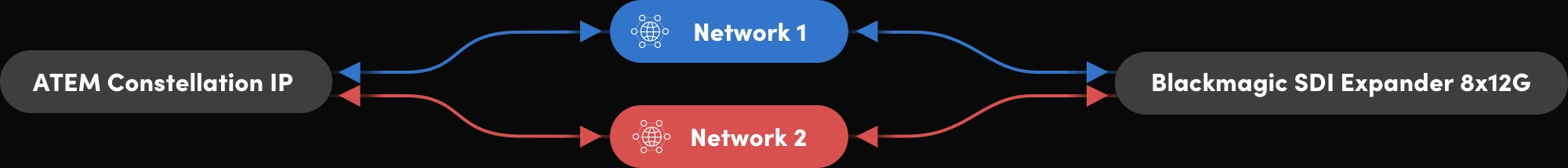

Ecosistema de Compatibilidad Híbrida SDI, 10G y 100G

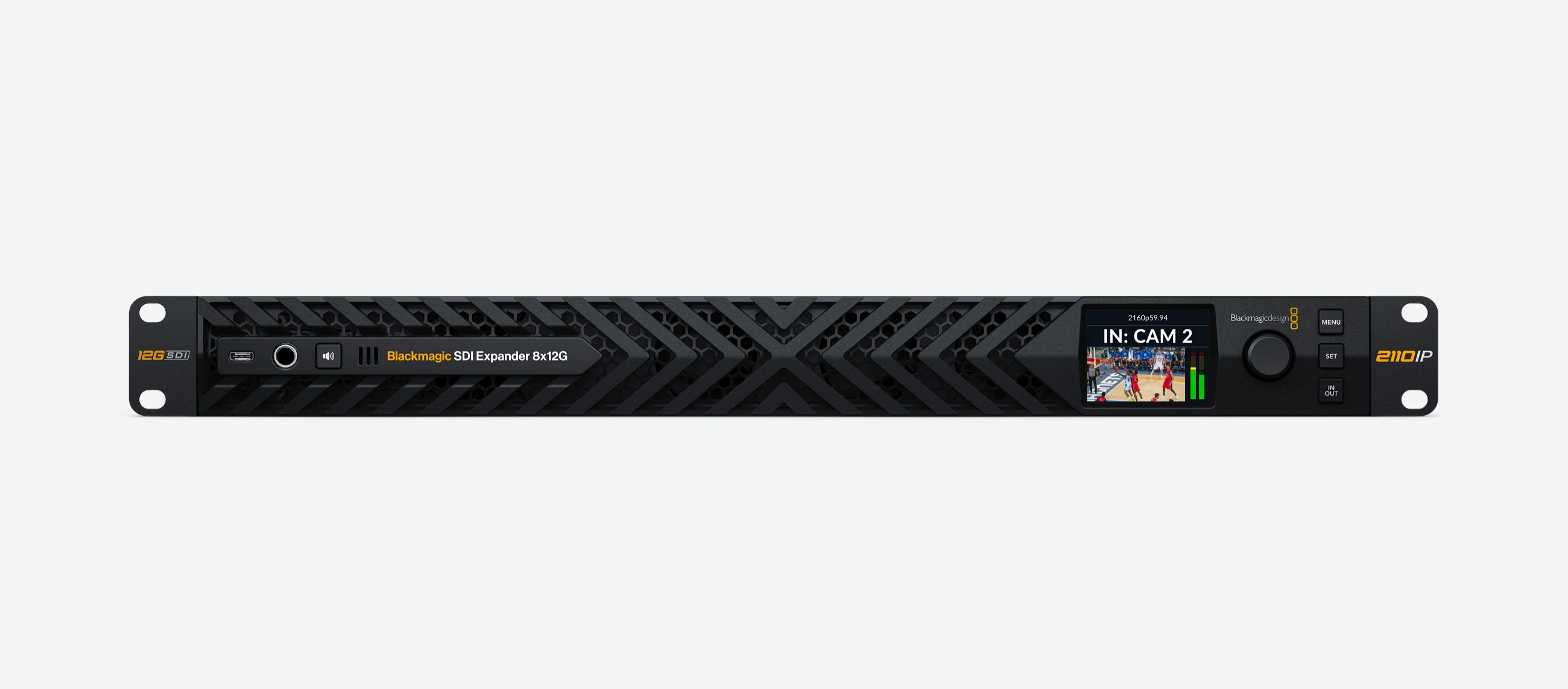

Interconexión transparente entre equipos broadcast SDI existentes y conmutadores IP troncales.
Orquestación Abierta con Estándares NMOS y Sincronismo PTP
El ATEM 4 M/E Constellation IP Plus elimina las complejidades habituales de la ingeniería de redes broadcast gracias a la implementación nativa de NMOS IS-04 (Discovery and Registration) y NMOS IS-05 (Device Connection Management). Al conectar el mezclador al conmutador central, el equipo es reconocido al instante por el orquestador broadcast del cliente.
Los 16 compositores cromáticos avanzados ATEM Advanced Chroma Keyer y los dos procesadores SuperSource proporcionan una flexibilidad inigualable en informativos, debates y transmisiones simultáneas con múltiples reporteros sobre el terreno.
Potencial Ilimitado para Escenografías Virtuales
Permite aislar hasta 16 planos verdes o azules simultáneos con gradientes transparentes perfectos y supresión de contaminación lumínica en platós virtuales complejos con cámaras robotizadas y sistemas de seguimiento óptico en producciones de ficción y entretenimiento.
Mezclador de Audio Fairlight de Precisión Broadcast
El procesador DSP Fairlight interno descodifica paquetes de audio PCM SMPTE 2110-30, procesando cientos de canales independientes con ecualización de 6 bandas, compresor, expansor y compuerta de ruido de grado profesional con cero cuotas de licencia.
📦 Contenido del paquete oficial:
- Unidad principal Blackmagic ATEM 4 M/E Constellation IP Plus (chasis bastidor rack 2U)
- Kit de soportes de fijación reforzados para montaje en bastidor estándar de 19 pulgadas
- Documentación y código QR para descarga de software oficial y manual técnico completo

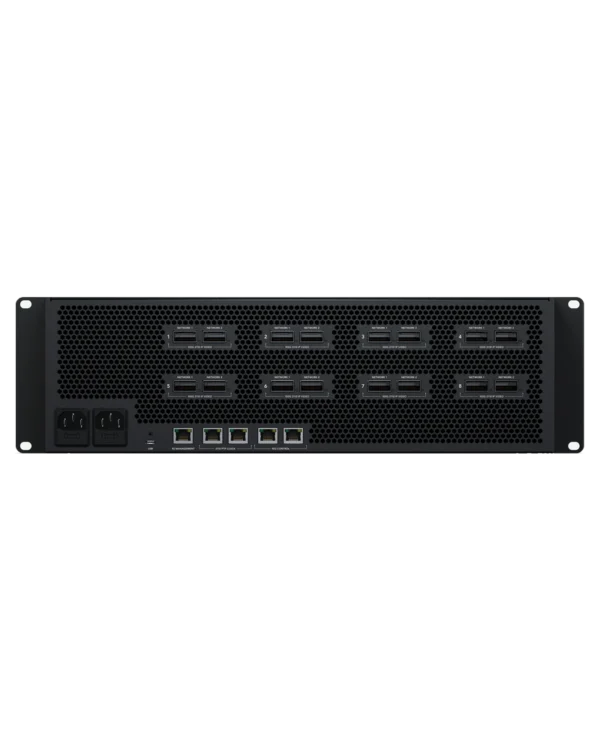

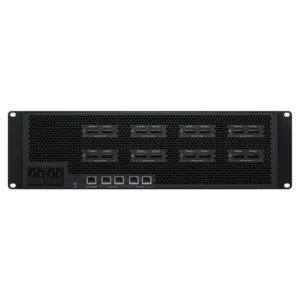

| Conexiones troncales 100G IP | 2 x jaulas QSFP28 de 100 Gbps para tráfico redundante SMPTE ST 2110 Ultra HD |
| Conexiones de red complementarias | 2 x puertos SFP+ de 10G/25G y 2 x puertos Ethernet RJ-45 de 1G para control y paneles |
| Salidas SDI para monitorización directa | Salidas BNC 12G-SDI dedicadas para monitorización local en sala técnica |
| Sincronismo en red PTP | Sincronización PTP v2 (IEEE 1588) según perfil SMPTE ST 2059-2 |
| Soporte de protocolos de difusión | NMOS IS-04, NMOS IS-05 y API REST para integración en sistemas de control automatizados |
| Intercomunicación / Talkback | Soporte completo de talkback integrado a través de audio sobre IP y conector frontal |
| Capacidad de procesamiento | Procesamiento Ultra HD 4K de alta densidad a 50/59.94/60p nativos sobre IP |
| Bancos de mezcla y efectos | 4 bancos M/E de producción conmutables con buses completos |
| Compositores por crominancia | 16 x ATEM Advanced Chroma Keyers |
| Canales DVE | 4 canales DVE completos 2D/3D independientes |
| Módulos SuperSource | 2 módulos SuperSource independientes (hasta 4 ventanas PIP + fondo cada uno) |
| Factor de forma | Chasis metálico para montaje en bastidor rack de 19 pulgadas (2U) |
| Fuentes de alimentación | Fuentes dobles redundantes conmutables AC 100 – 240 V |
